Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
229

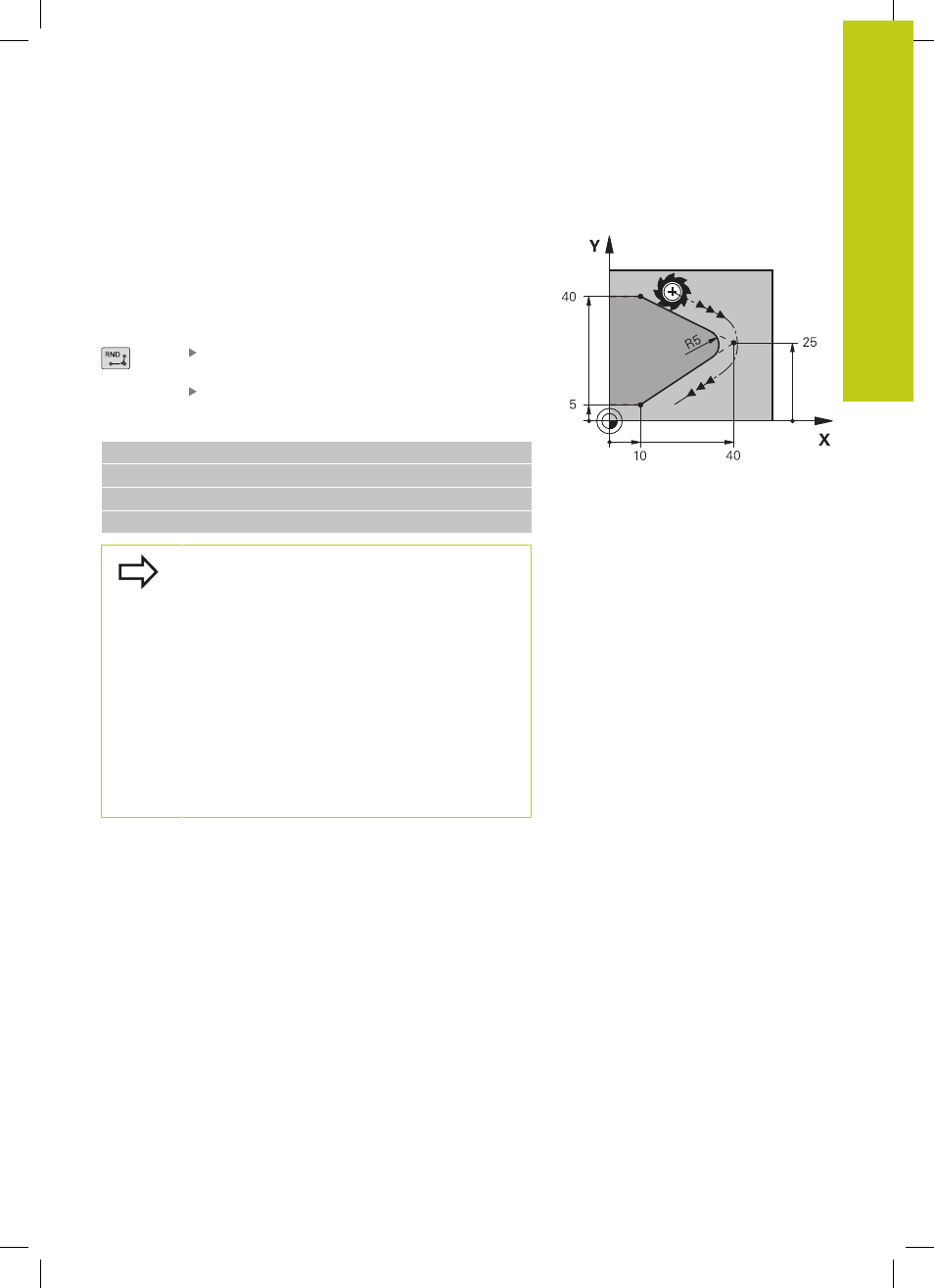

Arrotondamento spigoli RND
Con la funzione
RND si possono arrotondare gli spigoli di un profilo.
L'utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all'elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l'utensile
attivo.
Raggio di arrotondamento: raggio dell'arco di
cerchio, se necessario:
Avanzamento F (attivo solo nel blocco RND)
Blocchi esemplificativi NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Nelle istruzioni precedenti e successive devono
essere programmate entrambe le coordinate del
piano nel quale l'arco di cerchio verrà eseguito.
Se si esegue la lavorazione del profilo senza
compensazione del raggio utensile occorre
programmare entrambe le coordinate del piano di
lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco
RND è
attivo solo in questo blocco
RND. Dopo il blocco
RND ridiventa attivo l'avanzamento programmato nel
blocco precedente.
Un blocco RND può essere utilizzato anche per
l'avvicinamento dolce al profilo.
