Programmazione: tornitura
14.5 Funzioni programma Tornitura (opzione #50)
14
518
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

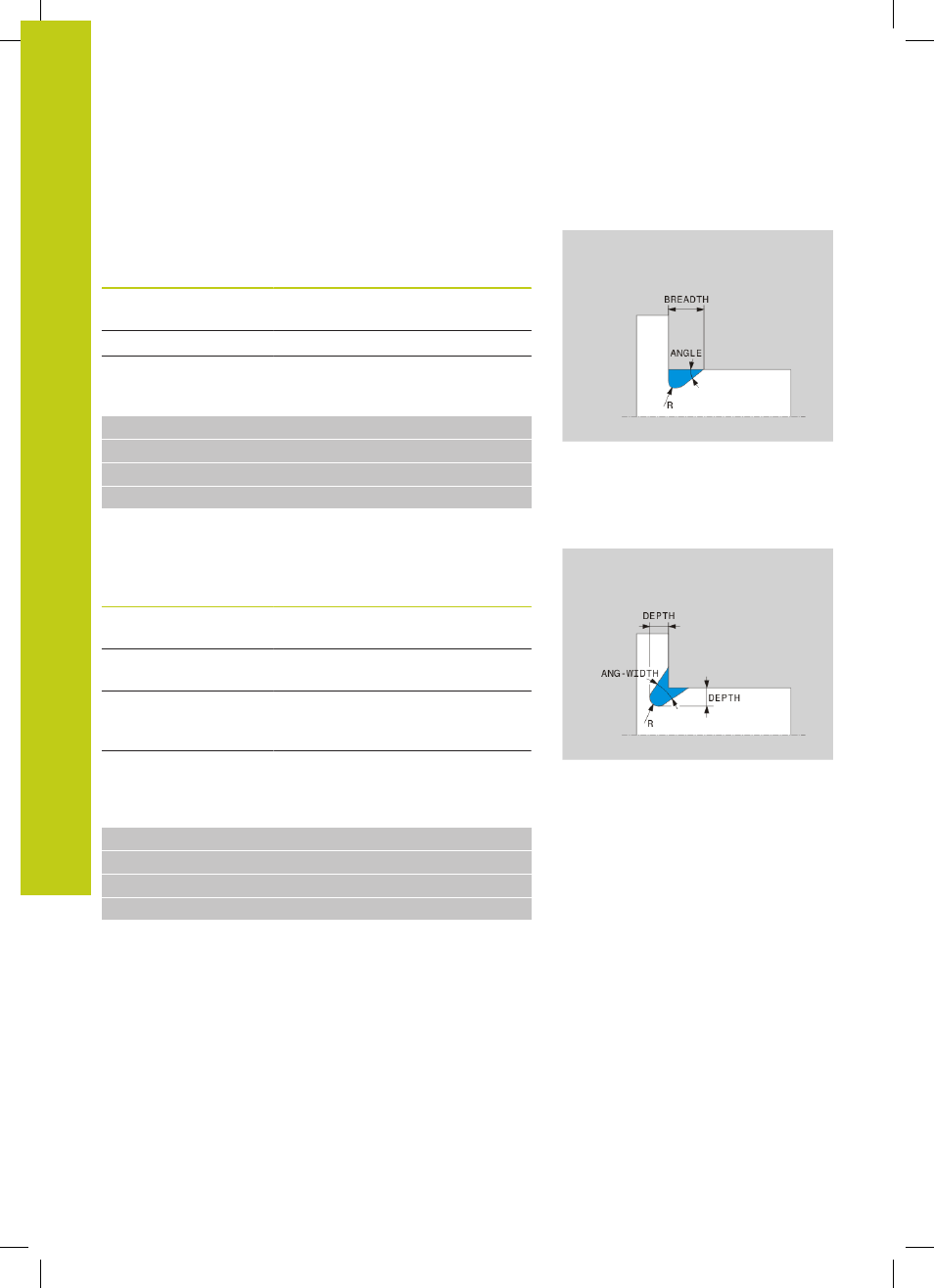

Scarico DIN 509 UDC TYPE_H
Elementi di immissione nello scarico DIN 509 UDC TYPE_H
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni obbligatorio
BREADTH
Larghezza scarico obbligatorio
ANGLE
Angolo scarico obbligatorio
Scarico forma H: profondità = 2, larghezza = 15, angolo = 10°
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
Scarico UDC TYPE_K
Elementi di immissione nello scarico
UDC TYPE_K
Elemento di
immissione Impiego Inserimento
R Raggio di entrambi gli
angoli interni obbligatorio
DEPTH Profondità scarico
(parassiale) obbligatorio
ROT Angolo rispetto all'asse
longitudinale (default:
45°) opzionale
ANG_WIDTH
Angolo di apertura dello
scarico obbligatorio
Scarico forma K: profondità = 2, larghezza = 15, angolo = 30°
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
