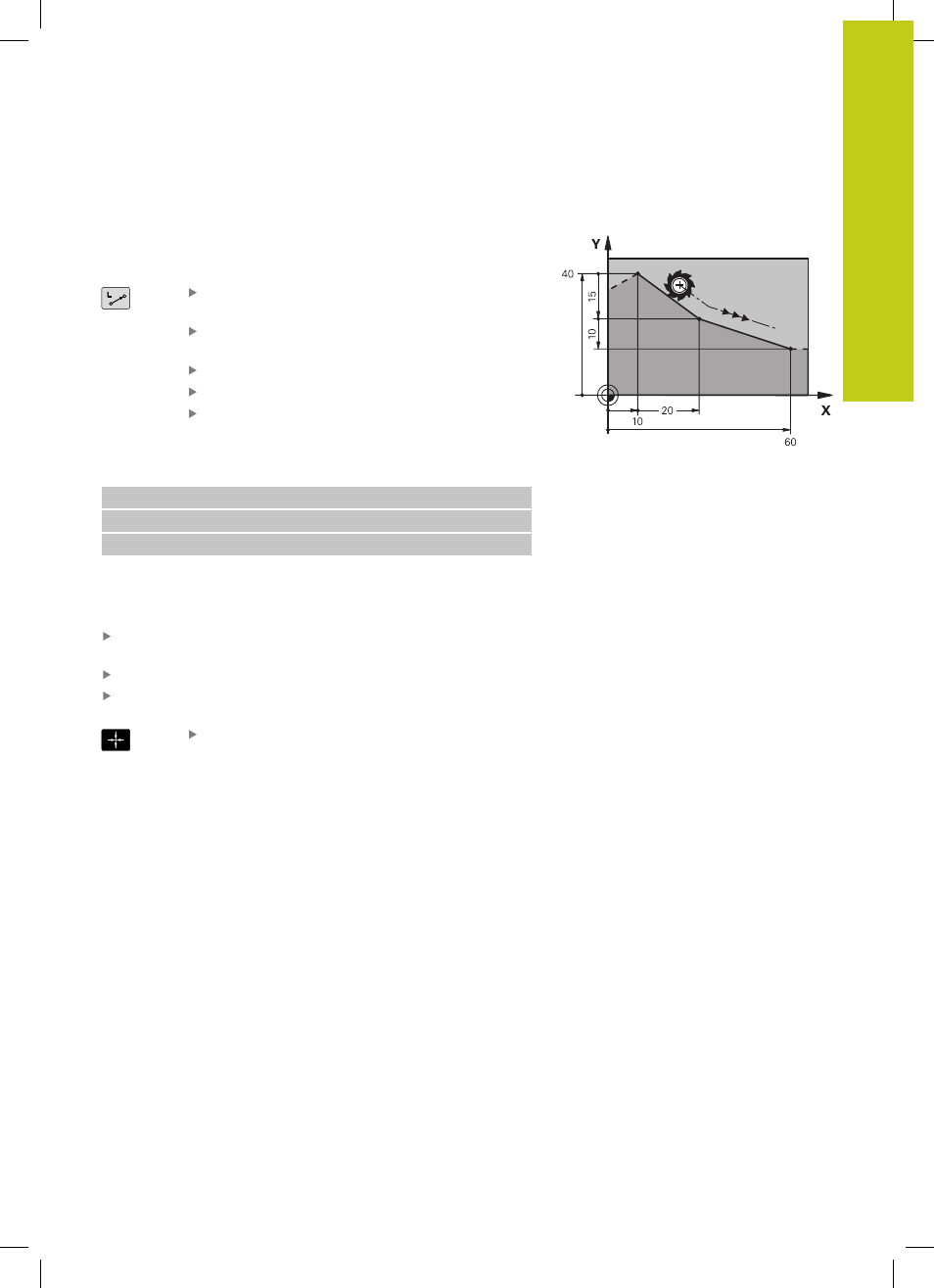

Retta L
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
Premere il tasto L per aprire un blocco di
programma per un movimento rettilineo
Coordinate del punto finale della retta, se
necessario
Correzione del raggio RL/RR/R0
Avanzamento F
Funzione ausiliaria M
Blocchi esemplificativi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Conferma posizione reale
Un blocco lineare (blocco
L) può essere generato anche con il tasto
"
CONFERMA POSIZIONE REALE":
Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
Commutare la visualizzazione su Programmazione
Selezionare il blocco di programma dopo il quale si desidera
inserire il blocco lineare
Premere il tasto "
CONFERMA POSIZIONE REALE":
il TNC genera un blocco lineare con le coordinate
della posizione reale
