Programmazione: programmazione di profili
6.4 Movimenti traiettoria - Coordinate cartesiane
6
230
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

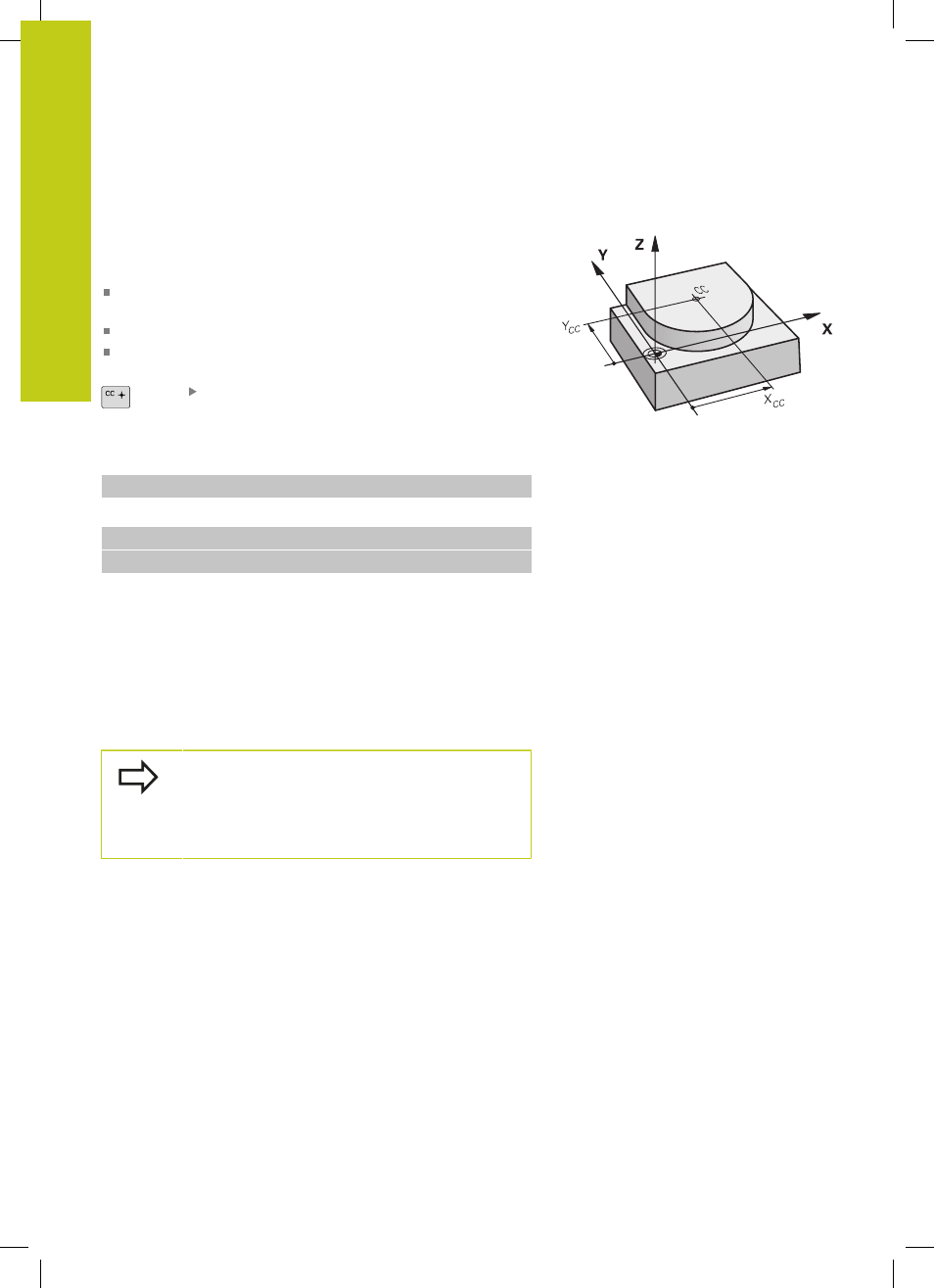

Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il tasto C
(traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
introdurre le coordinate cartesiane del centro del cerchio nel
piano di lavoro, o
confermare l'ultima posizione programmata oppure
confermare le coordinate con il tasto " CONFERMA POSIZIONE
REALE".
Inserire le coordinate del centro del cerchio oppure
per confermare l'ultima posizione programmata:
non inserire alcuna coordinata
Blocchi esemplificativi NC
5 CC X+25 Y+25
oppure
10 L X+25 Y+25
11 CC
Le righe di programma 10 e 11 non si riferiscono alla figura.
Validità della definizione del centro del cerchio
Il centro del cerchio rimane definito fino alla programmazione di un
nuovo centro.
Inserimento incrementale del centro del cerchio
Una coordinata indicata con quota incrementale per il centro
del cerchio si riferisce sempre all'ultima posizione utensile
programmata.
Con
CC si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo
delle coordinate polari.
