Programmazione di gole
Le gole sono cavità sui componenti circolari e fungono per lo
più da sede per anelli di sicurezza e guarnizioni oppure vengono
impiegate come scanalature di lubrificazione. Le gole possono
essere programmate sul perimetro o sulle superfici frontali del
pezzo da tornire. A tale scopo sono disponibili due elementi
separati del profilo:
GRV RADIAL: gola sul perimetro del pezzo da tornire
GRV AXIAL: gola sulla superficie frontale del pezzo da tornire

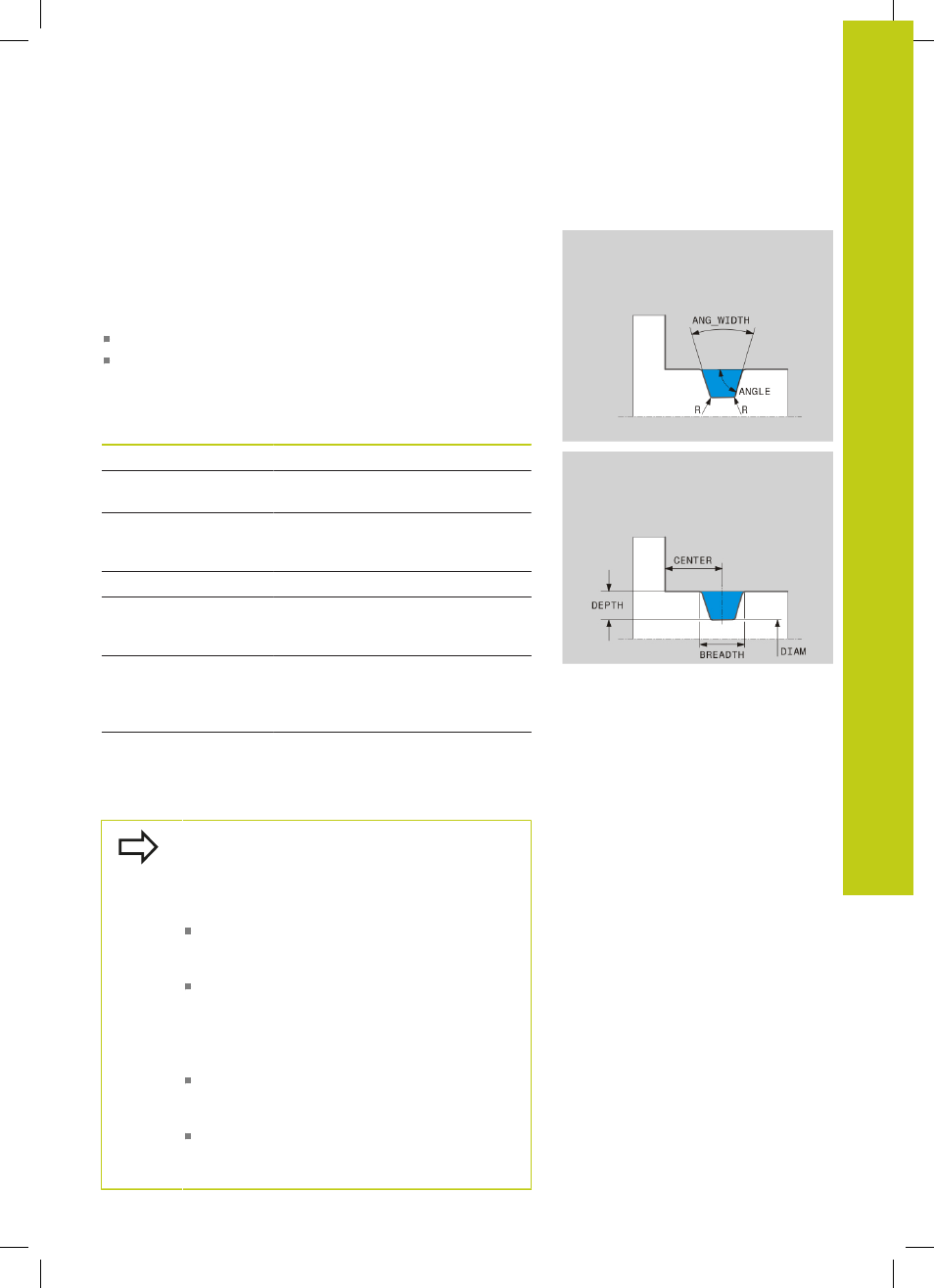

Elementi di immissione nelle gole
GRV
Elemento di
immissione Impiego Inserimento
CENTER
Centro della gola obbligatorio
R
Raggio di entrambi gli
angoli interni opzionale
DEPTH / DIAM
Profondità gola (tenere
presente il segno!) /
Diametro fondo gola obbligatorio
BREADTH
Larghezza gola obbligatorio
ANGLE / ANG_WIDTH
Angolo tra i fianchi /
Angolo di apertura di
entrambi i fianchi opzionale
RND / CHF Arrotondamento /
Smusso angolo vicino
al punto di partenza del
profilo opzionale
FAR_RND / FAR_CHF Arrotondamento /
Smusso angolo lontano
al punto di partenza del
profilo opzionale
Il segno della profondità della gola definisce la
posizione di lavorazione (lavorazione interna/esterna)
della gola.
Segno della profondità della gola per lavorazioni
esterne
Impiegare un segno negativo se l'elemento
del profilo scorre in direzione negativa della
coordinata Z
Impiegare un segno positivo se l'elemento del
profilo scorre in direzione positiva della coordinata
Z
Segno della profondità della gola per lavorazioni
interne
Impiegare un segno positivo se l'elemento
del profilo scorre in direzione negativa della
coordinata Z
Impiegare un segno negativo se l'elemento del
profilo scorre in direzione positiva della coordinata
Z
