Funzioni ausiliarie per traiettorie 10.4
10
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
379
10.4 Funzioni ausiliarie per traiettorie

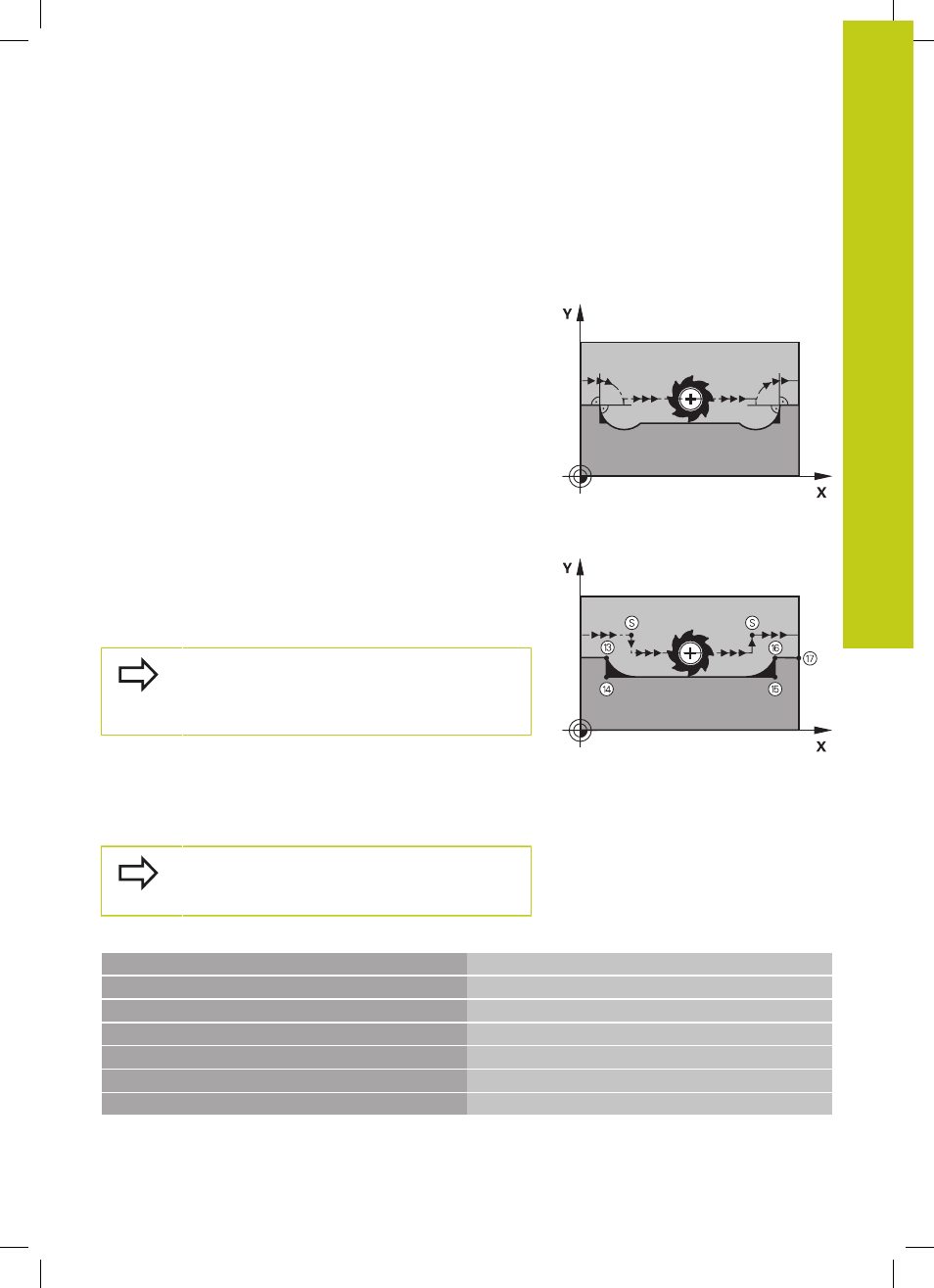

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio
di raccordo. Con gradini del profilo molto piccoli l'utensile finirebbe
per danneggiare il profilo stesso.
In questi punti il TNC interromperà pertanto l'esecuzione del
programma, emettendo il messaggio d'errore "Raggio uten. troppo
grande".
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli
elementi del profilo, come per gli spigoli interni, facendo passare
l'utensile da questo punto.
Programmare la funzione M97 nel blocco nel quale è definito lo
spigolo esterno.
Invece della funzione
M97 si dovrebbe utilizzare
la funzione molto più potente
M120 LA, vedere
"Precalcolo del profilo con correzione del raggio
(LOOK AHEAD): M120 ", Pagina 384!
Attivazione
La funzione M97 è attiva solo nel blocco di programma, nel quale è
programmata.
Con la funzione M97 la lavorazione degli spigoli
rimane incompleta. In questi casi occorre ripassarli
con un utensile avente un raggio più piccolo.
Blocchi esemplificativi NC
5 TOOL DEF L ... R+20 Raggio utensile grande
...
13 L X... Y... R... F... M97
Posizionamento sul punto 13 del profilo
14 L IY-0.5 ... R... F...
Lavorazione del gradino piccolo 13 e 14
15 L IX+100 ... Posizionamento sul punto 15 del profilo
16 L IY+0.5 ... R... F... M97 Lavorazione del gradino piccolo 15 e 16
17 L X... Y... Posizionamento sul punto 17 del profilo
