Programmazione: lavorazione a più assi
12.6 Correzione utensile tridimensionale (opzione #9)
12
486
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Esempio: formato del blocco con vettori normali senza
orientamento utensile
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 F1000 M128
Esempio: formato del blocco con vettori normali e
orientamento utensile
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 TX+0,0078922 TY–0,8764339 TZ+0,2590319
F1000 M128
LN:
Retta con correzione 3D
X, Y, Z:
Coordinate corrette del punto finale della retta
NX, NY, NZ:
Componenti del vettore normale
TX, TY, TZ:
Componenti del vettore normale per
l'orientamento utensile
F: Avanzamento
M: Funzione ausiliaria

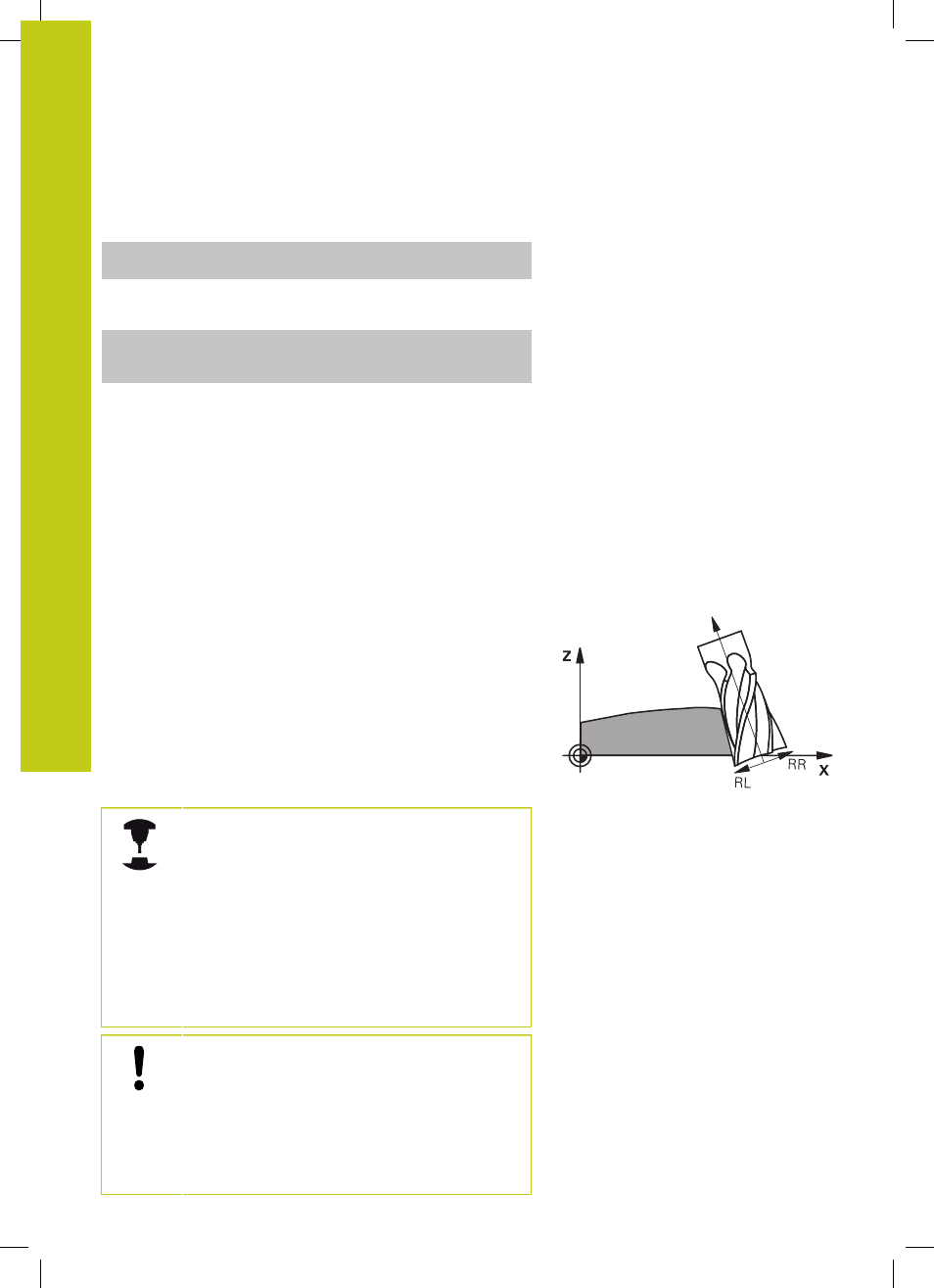

Peripheral Milling: correzione tridimensionale del
raggio con TCPM e correzione raggio (RL/RR)
Il TNC sposta l'utensile in direzione normale rispetto alla direzione
di movimento e in direzione normale rispetto alla direzione utensile,
della somma dei delta
DR (tabella utensili e TOOL CALL). La
direzione della correzione è determinata dalla correzione del raggio
RL/RR (vedere figura, direzione Y+). Per far sì che il TNC possa
raggiungere l'orientamento utensile previsto, occorre attivare la
funzione
M128, vedere "Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi rotativi (TCPM): M128
(opzione #9)", Pagina 472. Il TNC posiziona quindi gli assi rotativi
della macchina in automatico, in modo tale che l'utensile raggiunga
l'orientamento previsto con la correzione attiva.
Questa funzione è possibile solo su macchine per cui
si possono definire gli angoli solidi di configurazione
degli assi rotativi. Consultare il manuale della
macchina.
Il TNC non può posizionare gli assi rotativi in
automatico su tutte le macchine.
Consultare il manuale della macchina.
Tenere presente che il TNC esegue una correzione
con i
valori delta definiti. Un raggio utensile R
definito nella tabella utensili non influisce in alcun
modo sulla correzione.
Attenzione Pericolo di collisione!
Nelle macchine, i cui assi rotativi consentono
unicamente un campo di spostamento limitato, nel
posizionamento in automatico potrebbero verificarsi
dei movimenti che richiedono, ad esempio, una
rotazione di 180° della tavola. Attenzione al pericolo
di collisione sul corpo con un attrezzo o elemento di
tensionamento.
