Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
231

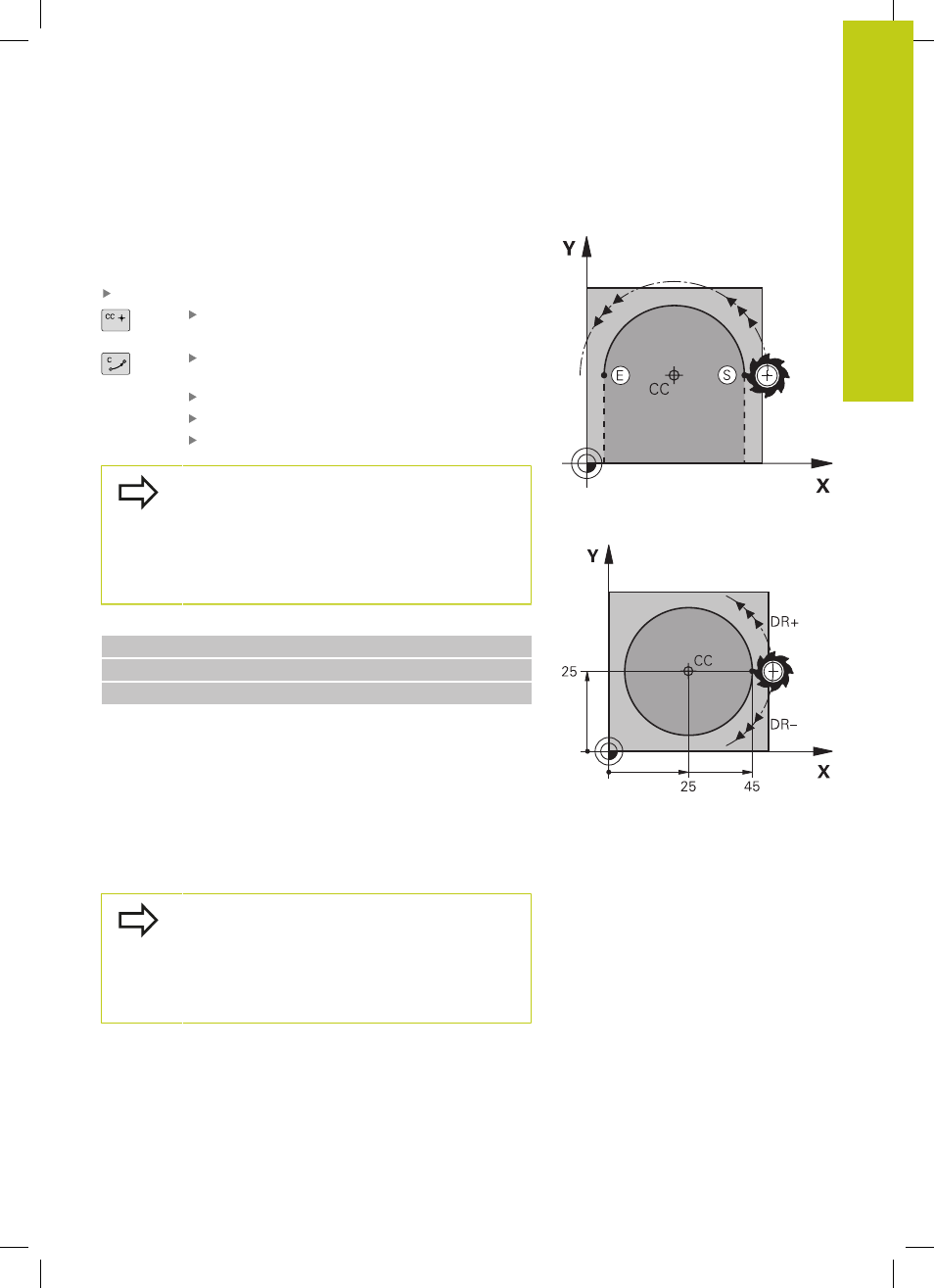

Traiettoria circolare
C intorno al centro del cerchio CC
Il centro del cerchio
CC deve essere definito prima di programmare
la traiettoria circolare. L'ultima posizione dell'utensile programmata
prima della traiettoria circolare corrisponde al suo punto di partenza.
Portare l'utensile sul punto di partenza della traiettoria circolare
Inserire le
Coordinate del centro del cerchio
Inserire le Coordinate del punto finale dell'arco di
cerchio, se necessario:
Senso di rotazione DR
Avanzamento F
Funzione ausiliaria M
Di norma il TNC percorre le traiettorie circolari nel
piano di lavoro attivo. Se sono stati programmati
cerchi che non si trovano nel piano di lavoro attivo,
ad es.
C Z... X... DR+ con l'asse utensile Z, e
contemporaneamente il piano di lavoro viene ruotato,
il TNC percorre un cerchio nello spazio, vale a dire un
cerchio in 3 assi (opzione #8).
Blocchi esemplificativi NC
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Cerchio completo
Per il cerchio completo occorre programmare per il punto finale le
stesse coordinate del punto di partenza.
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di inserimento: fino a 0,016 mm (definibile
tramite parametro macchina
circleDeviation).
Cerchio minimo che il TNC può percorrere:
0,0016 µm.
