Funzioni base (opzione #50) 14.2
14
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
499

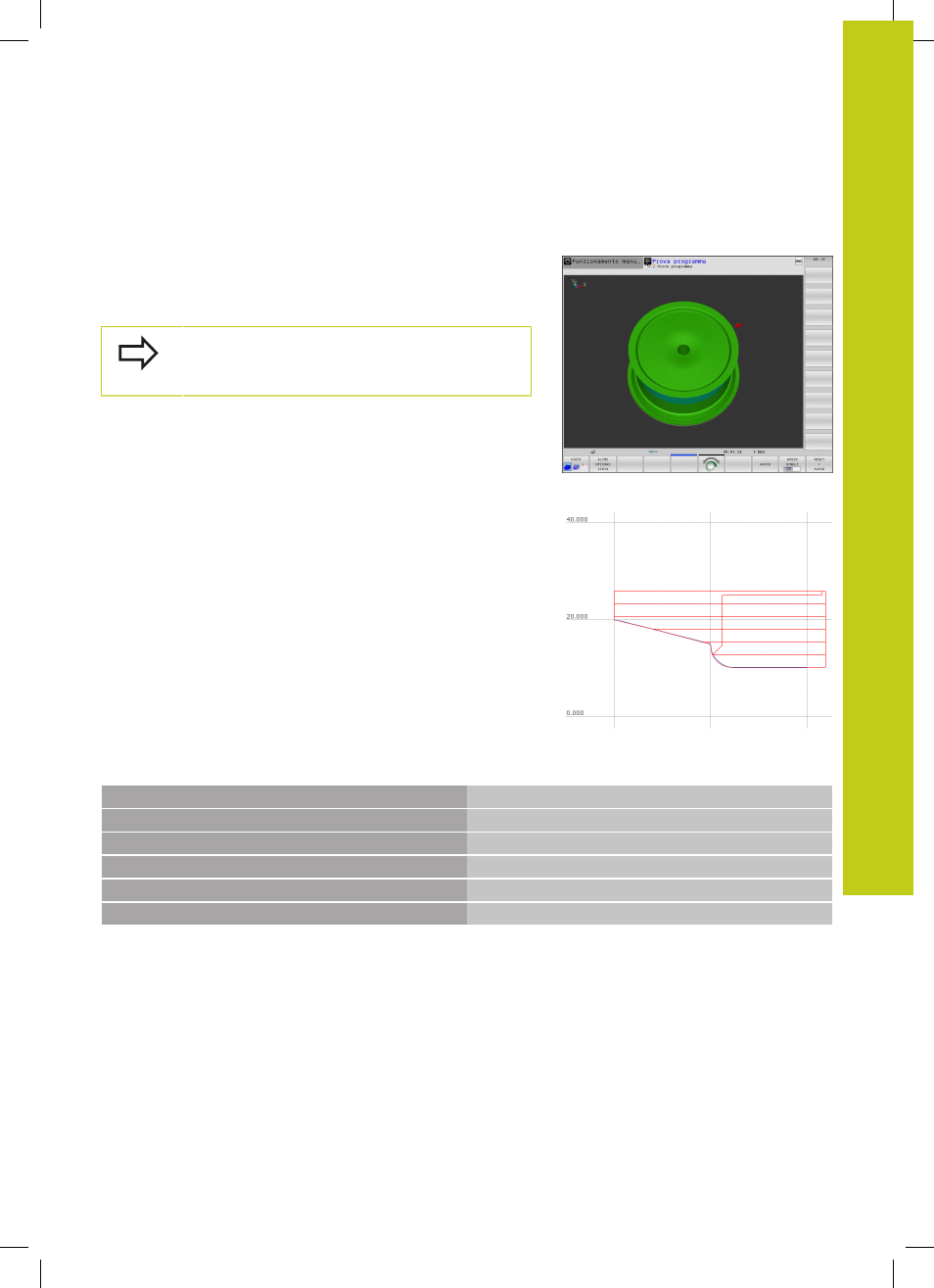

Rappresentazione grafica della lavorazione di
tornitura
Le lavorazioni di tornitura possono essere simulate nel modo
operativo
Prova programma. Si presuppone comunque una
definizione del pezzo grezzo idonea per la lavorazione di tornitura e
l'opzione #20.
I tempi di lavorazione visualizzati di programmi con
lavorazioni di fresatura/tornitura nella simulazione non
sono conformi ai tempi di lavorazione effettivi.
Rappresentazione grafica in modalità Programmazione
Le lavorazioni di tornitura possono essere simulate graficamente
con la grafica a linee nel modo operativo
Programmaz.. Per
la rappresentazione dei movimenti di traslazione in modalità
di tornitura nel modo operativo
Programmaz. si passa alla
visualizzazione con l'aiuto di softkey, vedere "Generazione
della grafica di programmazione per un programma esistente",
Pagina 157.
La disposizione standard degli assi è fissa in fase di tornitura,
affinché le coordinate X descrivano il diametro del pezzo e le
coordinate Z le posizioni assiali.
Anche se la lavorazione di tornitura viene eseguita in un piano
bidimensionale (coordinate X e Z), con un pezzo grezzo rettangolare
è necessario programmare i valori Y alla definizione del pezzo
grezzo.
Sintassi NC
0 BEGIN PGM GRADINO MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Definizione del pezzo grezzo
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
Chiamata utensile
4 M140 MB MAX
Disimpegno utensile
5 FUNCTION MODE TURN
Attivazione tornitura
