Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera dei profili FK
6
256
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

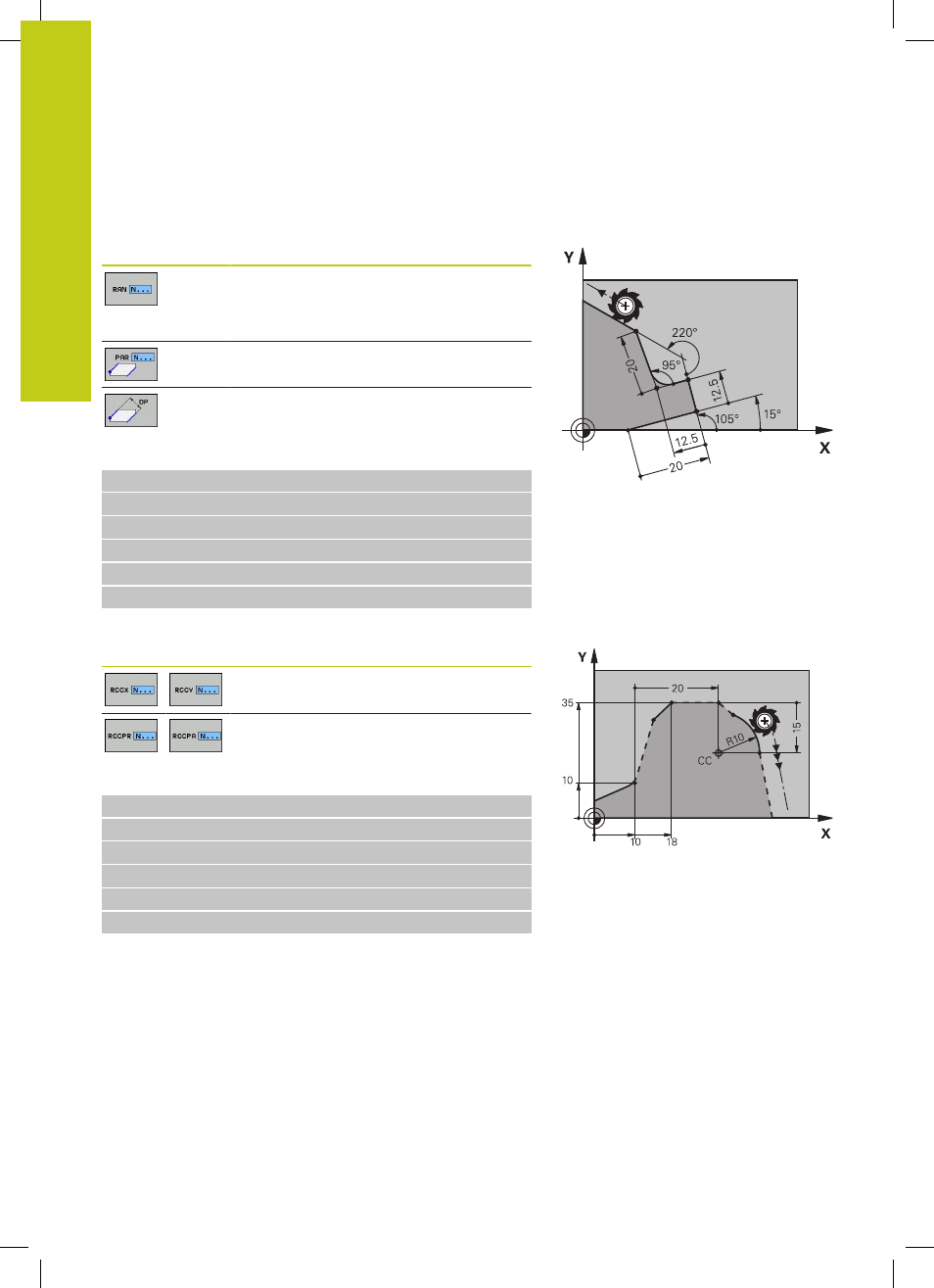

Riferimenti relativi al blocco N: direzione e lunghezza
dell'elemento di profilo
Softkey Dati noti
Angolo tra una retta e un altro elemento del
profilo oppure tra la tangente di ingresso ad
un arco di cerchio ed un altro elemento del
profilo
Retta parallela ad un altro elemento del
profilo
Distanza tra retta ed elemento di profilo
parallelo
Blocchi esemplificativi NC
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Riferimenti relativi al blocco N: Centro del cerchio CC
Softkey Dati noti
Coordinate cartesiane del centro del cerchio
rispetto al blocco N
Coordinate polari del centro del cerchio
rispetto al blocco N
Blocchi esemplificativi NC
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
