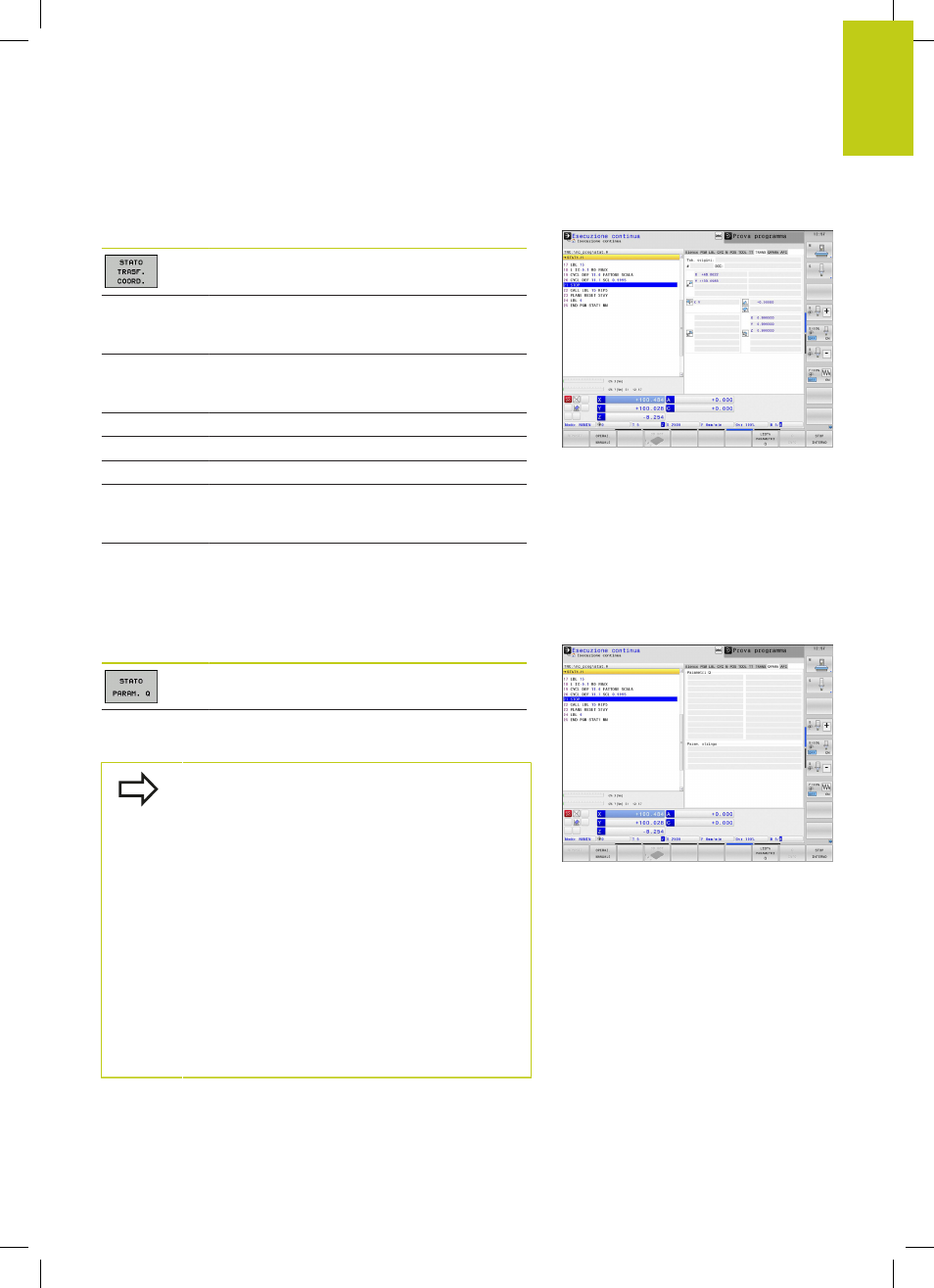

Visualizzazioni di stato 2.4
2
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
85
Conversioni di coordinate (scheda TRANS)
Softkey Significato
Nome della tabella origini attiva
Numero dell'origine attiva (
#), commento dalla
riga attiva del numero dell'origine attiva (
DOC)
da ciclo 7
Spostamento dell'origine attivo (ciclo 7); il TNC
indica uno spostamento dell'origine attivo in
un massimo di 8 assi
Assi di specularità (ciclo 8)
Rotazione base attiva
Angolo di rotazione attivo (ciclo 10)
Fattore di scala attivo / Fattori di scala (cicli 11 /
26); il TNC indica un fattore di scala attivo in un
massimo di 6 assi
Origine fattore di scala
Vedere il manuale utente Programmazione di cicli, Cicli per la
conversione delle coordinate.
Visualizzazione parametri Q (scheda QPARA)
Softkey Significato
Visualizzazione dei valori attuali dei parametri Q
definiti
Visualizzazione delle stringhe di caratteri dei
parametri stringa definiti
Premere il softkey
ELENCO PARAMETRI Q. Il TNC
apre una finestra in primo piano. Definire per ogni
tipo di parametro (Q, QL, QR, QS) il numero di
parametro che si intende controllare. I singoli
parametri Q si separano con una virgola, parametri
Q successivi si collegano con un trattino, ad es.
1,3,200-208. Il campo di immissione per ogni tipo di
parametro è di 132 caratteri.
La visualizzazione nella scheda
QPARA contiene
sempre otto posizioni dopo la virgola. Il risultato
di Q1 = COS 89.999 è visualizzato dal controllo
numerico ad esempio come 0.00001745. Valori
molto elevati o molto bassi vengono visualizzati
dal controllo numerico nella grafia esponenziale. Il
risultato di Q1 = COS 89.999 * 0.001 è visualizzato
dal controllo numerico come +1.74532925e-08, dove
-08 corrisponde al fattore 10
-8 .
