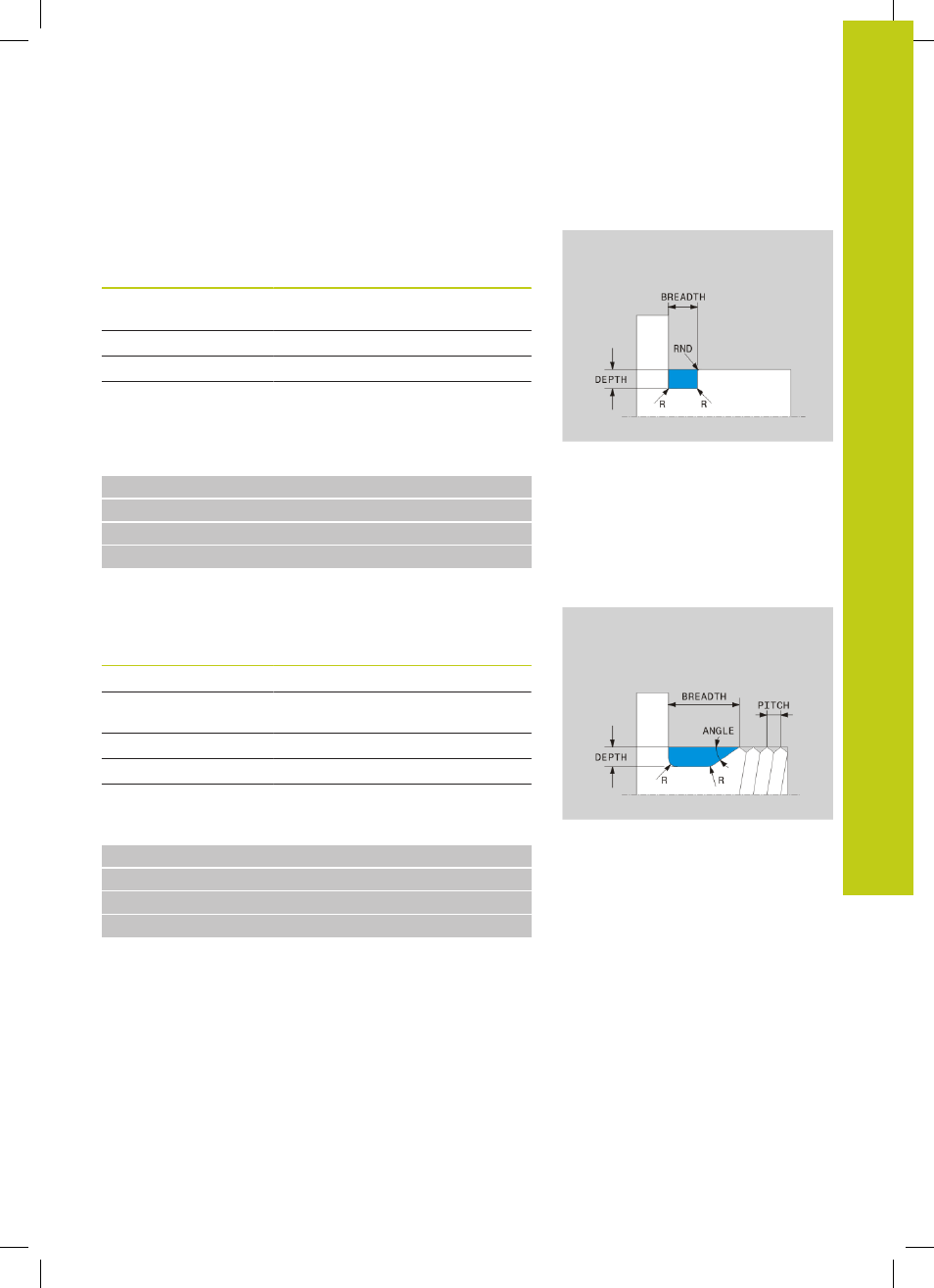

Scarico UDC TYPE_U
Elementi di immissione nello scarico UDC TYPE_U
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni obbligatorio
DEPTH
Profondità scarico obbligatorio
BREADTH
Larghezza scarico obbligatorio
RND / CHF Arrotondamento /
Smusso dell'angolo
esterno obbligatorio
Scarico forma U: profondità = 3, larghezza = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
Scarico UDC THREAD
Elementi di immissione nello scarico DIN 76
UDC THREAD
Elemento di
immissione Impiego Inserimento
PITCH
Passo filetto opzionale
R Raggio di entrambi gli
angoli interni opzionale
DEPTH Profondità scarico opzionale
BREADTH Larghezza scarico opzionale
ANGLE
Angolo scarico opzionale
Scarico filettato a norma DIN 76: passo filetto = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PITCH2
24 L X+60
