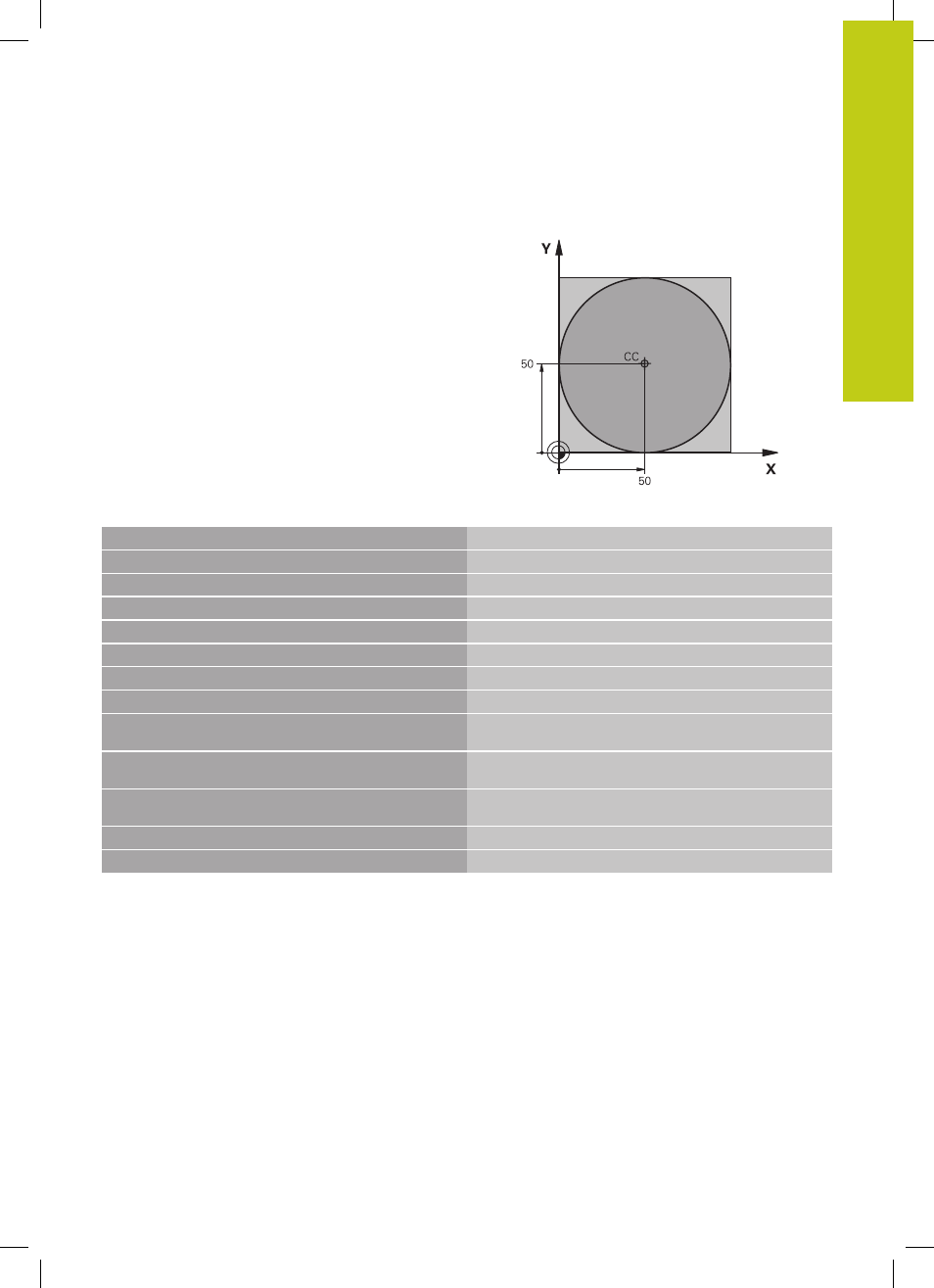

Esempio: cerchio completo in coordinate cartesiane
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150
Chiamata utensile
4 CC X+50 Y+50
Definizione del centro del cerchio
5 L Z+250 R0 FMAX
Disimpegno utensile
6 L X-40 Y+50 R0 FMAX
Preposizionamento utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
8 APPR LCT X+0 Y+50 R5 RL F300 Posizionamento sul punto di partenza del cerchio su
traiettoria circolare con raccordo tangenziale
9 C X+0 DR-
Posizionamento sul punto finale del cerchio (= punto di
partenza)
10 DEP LCT X-40 Y+50 R5 F1000 Distacco dal profilo su traiettoria circolare con raccordo
tangenziale
11 L Z+250 R0 FMAX M2
Disimpegno utensile, fine programma
12 END PGM C-CC MM
