Programmazione: programmazione di profili
6.3
Avvicinamento e allontanamento dal profilo
6
224
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

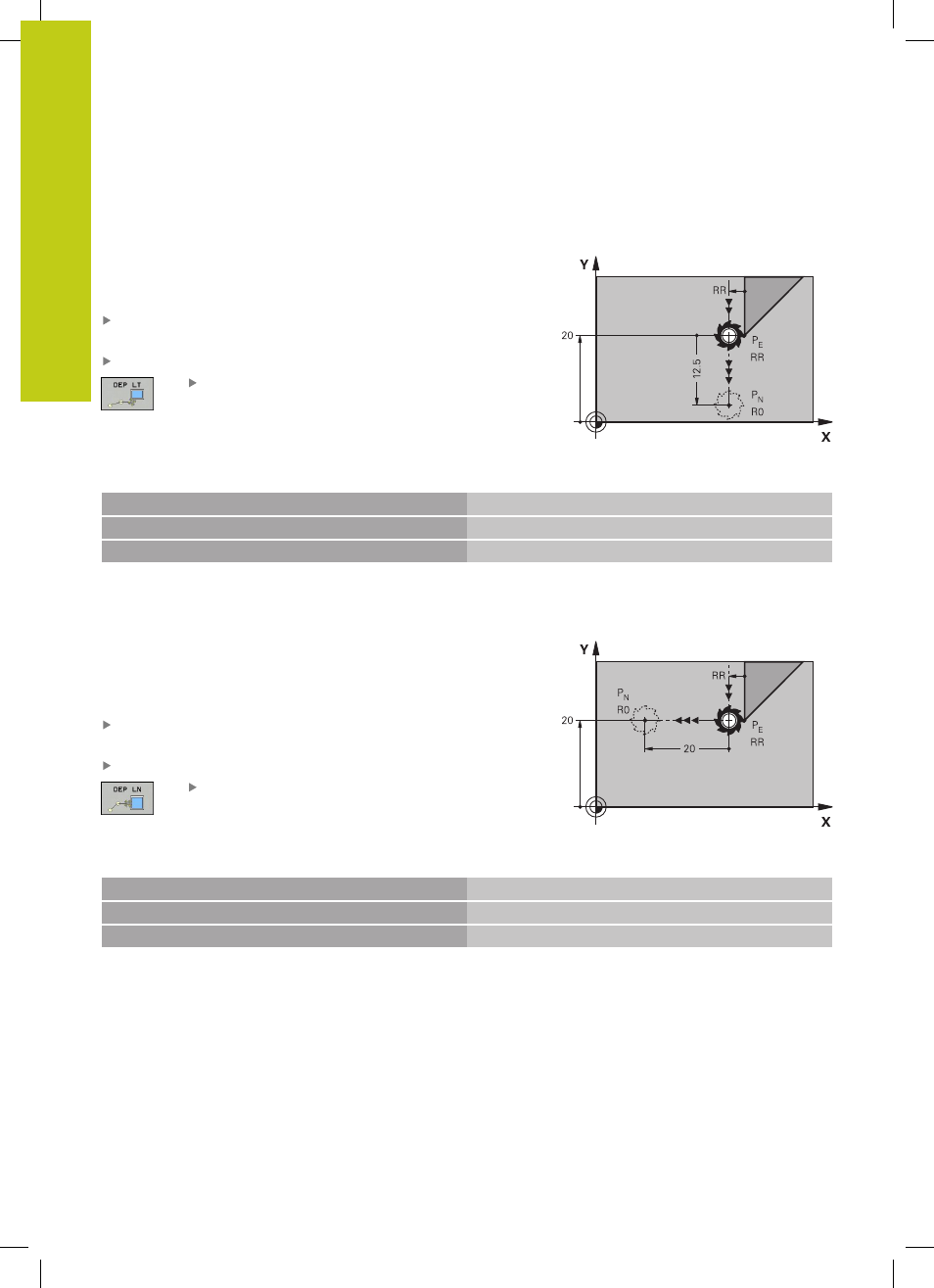

Distacco su una retta con raccordo tangenziale:
DEP LT
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al punto finale P
N
. La retta si trova sul prolungamento dell'ultimo
elemento del profilo. P
N
si trova alla distanza
LEN da P
E
.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto
APPR/DEP e il softkey DEP LT:
LEN: inserire la distanza del punto finale P
N
dall'ultimo elemento del profilo P
E
Blocchi esemplificativi NC
23 L Y+20 RR F100
Ultimo elemento del profilo: P
E
con corr. raggio
24 DEP LT LEN12.5 F100
Distacco di LEN = 12,5 mm
25 L Z+100 FMAX M2
Disimpegno di Z, salto di ritorno, fine programma
Distacco su una retta perpendicolare all'ultimo
punto del profilo:
DEP LN
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al punto finale P
N
. La retta parte perpendicolarmente dall'ultimo
punto del profilo P
E
. P
N
si trova alla distanza
LEN + raggio utensile
da P
E
.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto
APPR/DEP e il softkey DEP LN:
LEN: inserire la distanza del punto finale P
N
.
Importante: inserire
LEN con segno positivo!
Blocchi esemplificativi NC
23 L Y+20 RR F100
Ultimo elemento del profilo: P
E
con corr. raggio
24 DEP LN LEN+20 F100
Distacco perpendicolare dal profilo con LEN=20 mm
25 L Z+100 FMAX M2
Disimpegno di Z, salto di ritorno, fine programma
