Correzione utensile tridimensionale (opzione #9) 12.6
12
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
485

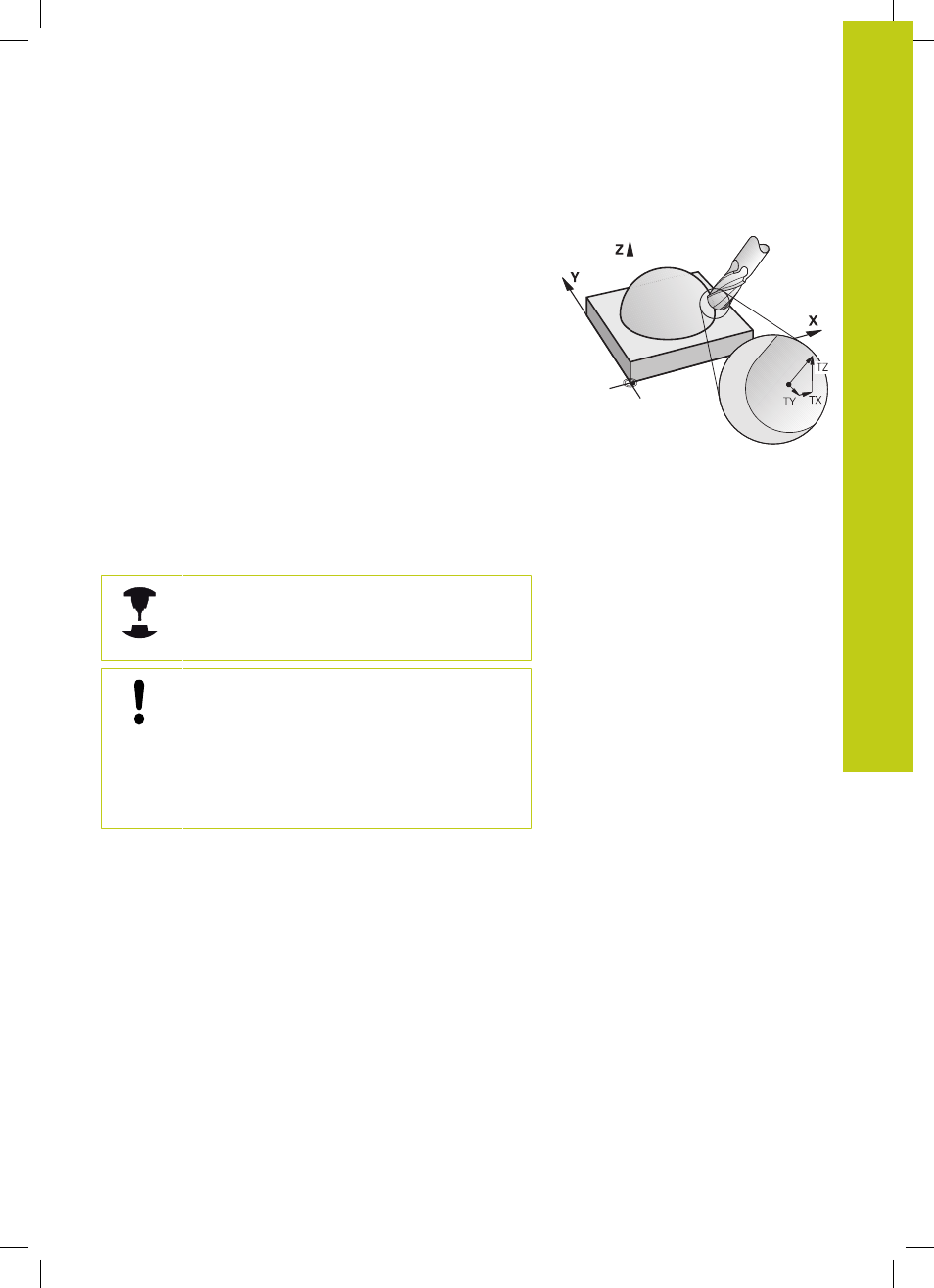

Face Milling: Correzione 3D con TCPM
Face Milling è una lavorazione con la parte frontale dell'utensile.
Per la lavorazione a 5 assi viene eseguita una correzione 3D, se
il programma NC contiene normali alla superficie ed è attiva la
funzione
TCPM o M128. La correzione del raggio RL/RR non deve
essere in tal caso attiva. Il TNC sposta l'utensile in direzione della
normale alla superficie per la somma dei valori delta (tabella utensili
e
TOOL CALL).
Con la funzione TCPM attiva (vedere "Mantenimento della posizione
della punta dell'utensile nel posizionamento di assi rotativi
(TCPM): M128 (opzione #9)", Pagina 472), il TNC ferma l'utensile in
posizione perpendicolare al profilo del pezzo, se nel blocco
LN non
è definito alcun orientamento utensile.
Se nel blocco
LN è definito un orientamento utensile T e
contemporaneamente è attiva la funzione M128 (oppure
FUNCTION
TCPM), il TNC posiziona automaticamente gli assi rotativi della
macchina in modo che l'utensile possa raggiungere l'orientamento
prestabilito. Se non è stata attivata
M128 (oppure FUNCTION
TCPM), il TNC ignora il vettore di direzione T, anche se questo è
definito nel blocco
LN.
Il TNC non può posizionare gli assi rotativi in
automatico su tutte le macchine. Consultare il
manuale della macchina.
Attenzione Pericolo di collisione!
Nelle macchine, i cui assi rotativi consentono
unicamente un campo di spostamento limitato, nel
posizionamento in automatico potrebbero verificarsi
dei movimenti che richiedono, ad esempio, una
rotazione di 180° della tavola. Attenzione al pericolo
di collisione sul corpo con un attrezzo o elemento di
tensionamento.
