HEIDENHAIN iTNC 530 79
2.4 Det
e
rm
inazione dell’
or
igine (senza sist
ema di tastat
ur
a 3D)

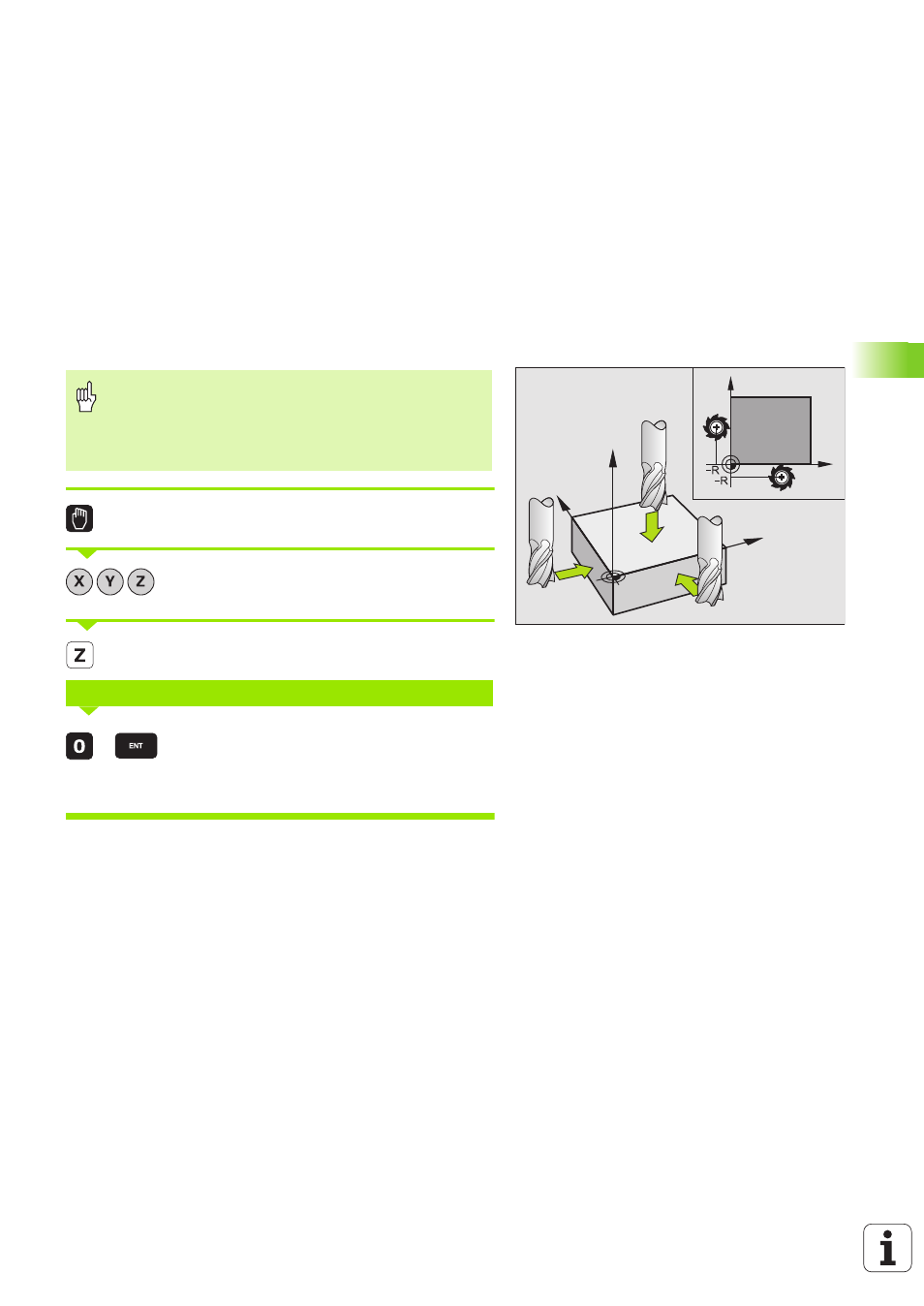

Impostazione dell’origine con i tasti di
movimentazione assi
Selezionare il modo operativo FUNZIONAMENTO MANUALE
Spostare l’utensile con precauzione fino a sfiorare il
pezzo
Selezionare l’asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)
Utensile 0, asse del mandrino: impostare l’indicazione
su una posizione nota del pezzo (p.es. 0) o inserire lo
spessore d del lamierino. Nel piano di lavoro: tenere
conto del raggio dell’utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell’asse di accostamento un utensile con lunghezza nota,
impostare l’indicazione dell’asse di accostamento sulla lunghezza L
dell’utensile o sulla somma Z=L+d.
Y
X
Z
X
Y Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporvi un lamierino di spessore d noto. Per
l'origine si dovrà inserire in questo caso un valore
maggiorato di d.
IMPOSTAZIONE ORIGINE Z=
