238 6 Programmazione: Programmazione profili
6
.6 Ge
ner
a
zione di pr
ogr
a
mmi di pr
of
ilo da dati DXF (opzione sof
tw
a
re
)
6.6 Generazione di programmi di
profilo da dati DXF
(opzione software)
Impiego

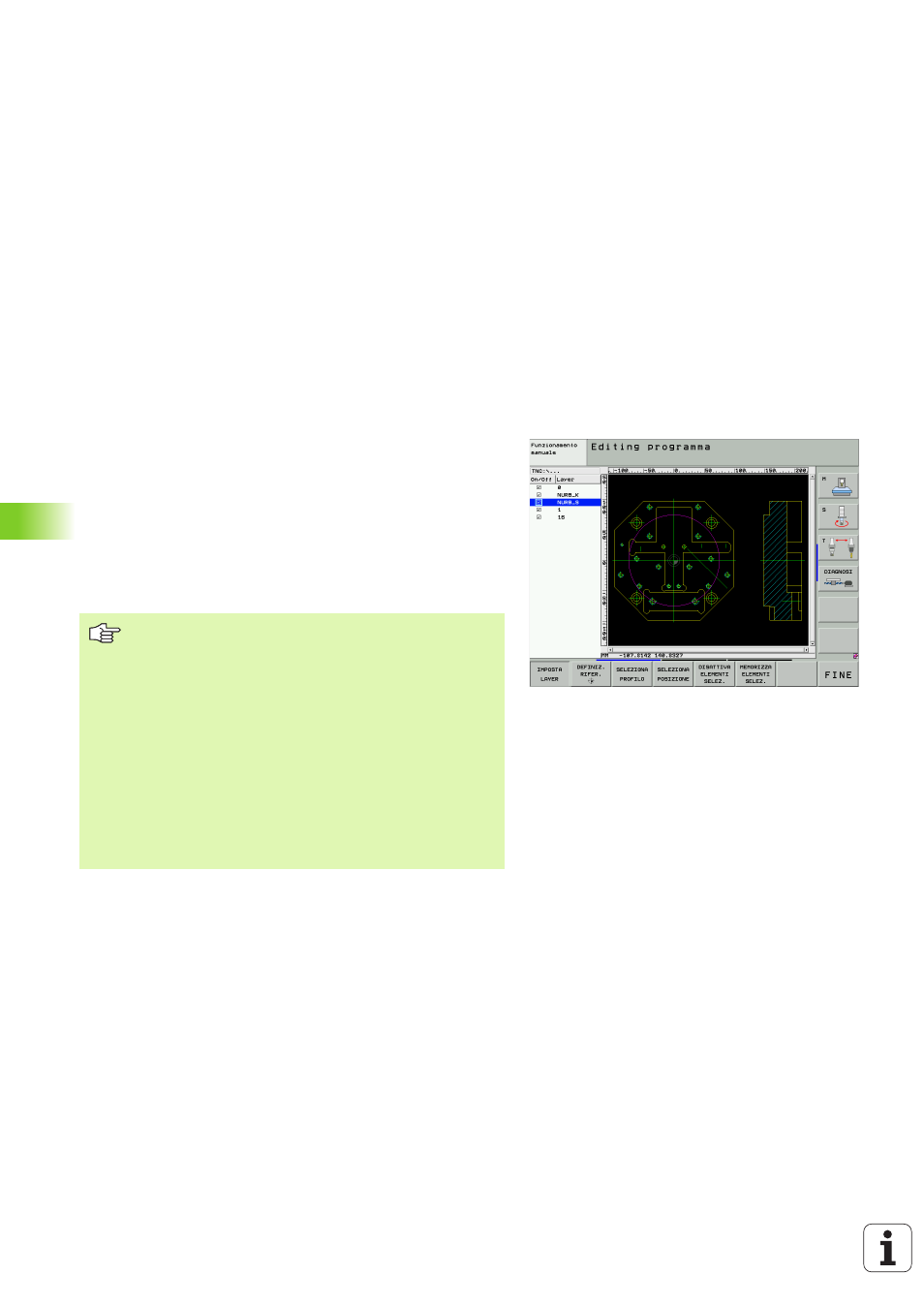

I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di
lavorazione e memorizzarli come programmi con dialogo in chiaro
oppure come file dati di punti. I programmi con dialogo in chiaro così
ottenuti possono essere lavorati anche su controlli TNC meno recenti,
poiché i programmi di profilo contengono solo blocchi L e CC/CP.
Se si elaborano i file DXF nel modo operativo Memorizzazione/editing
programma
, il TNC genera programmi di profilo con estensione di file
.H . Se si elaborano i file DXF nel modo operativo smarT.NC, il TNC
genera programmi di profilo con estensione di file .HC.
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC.
Prima dell'immissione nel TNC verificare che il nome del
file DXF non contenga spazi oppure caratteri speciali non
ammessi(vedere "Nomi dei file dati", pag. 110).
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
I seguenti elementi DXF sono selezionabili come profilo:
„
LINE (retta)
„ CIRCLE (cerchio completo)
„ ARC (cerchio parziale)
