548 11 Programmazione: Parametri Q
1
1
.1
1 Esempi di pr
ogr
ammazione
11.11 Esempi di programmazione

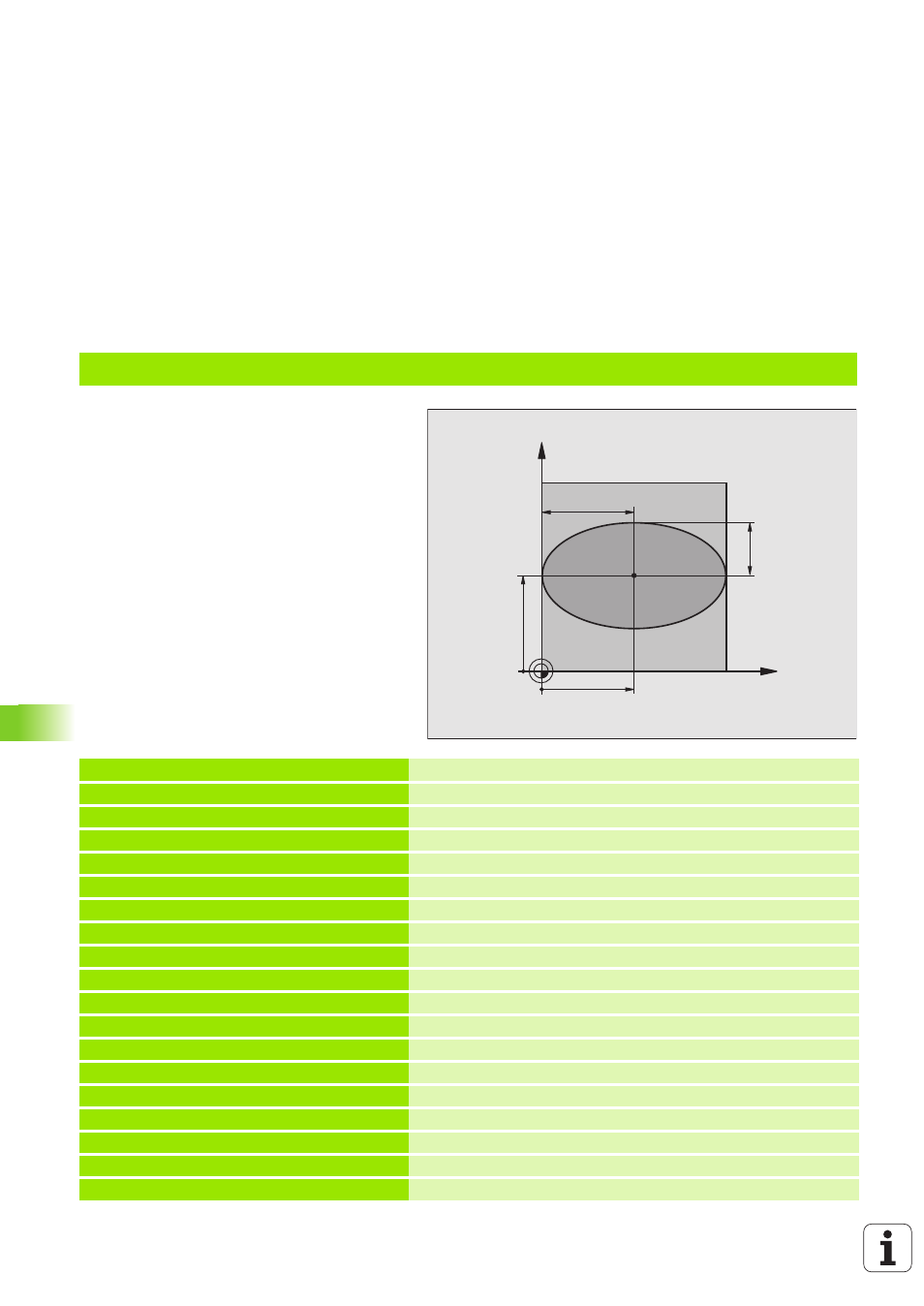

Esempio: Ellisse
Esecuzione del programma
„
Il profilo dell’ellisse viene programmato con
tante piccole rette (definibili mediante Q7).
Quanto più passi di lavorazione si definiscono,
tanto più liscio risulterà il profilo
„
La direzione di fresatura viene definita tramite
l'angolo di partenza e l'angolo finale nel piano:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza <Angolo finale
„ Il raggio dell'utensile non viene tenuto in conto
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 * Centro asse X
N20 D00 Q2 P01 +50 * Centro asse Y
N30 D00 Q3 P01 +50 * Semiasse X
N40 D00 Q4 P01 +30 * Semiasse Y
N50 D00 Q5 P01 +0 * Angoli di partenza nel piano
N60 D00 Q6 P01 +360 * Angolo finale nel piano
N70 D00 Q7 P01 +40 * Numero dei passi di calcolo
N80 D00 Q8 P01 +30 * Posizione di rotazione dell'ellisse
N90 D00 Q9 P01 +5 * Profondità di fresatura
N100 D00 Q10 P01 +100 * Avanzamento in profondità
N110 D00 Q11 P01 +350 * Avanzamento in fresatura
N120 D00 Q12 P01 +2 * Distanza di sicurezza per il preposizionamento
N130 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 * Definizione utensile
N160 T1 G17 S4000 * Chiamata utensile
N170 G00 G40 G90 Z+250 * Disimpegno utensile
N180 L10,0 * Chiamata della lavorazione
X
Y
50
50
30
50
