HEIDENHAIN TNC iTNC 530 223
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

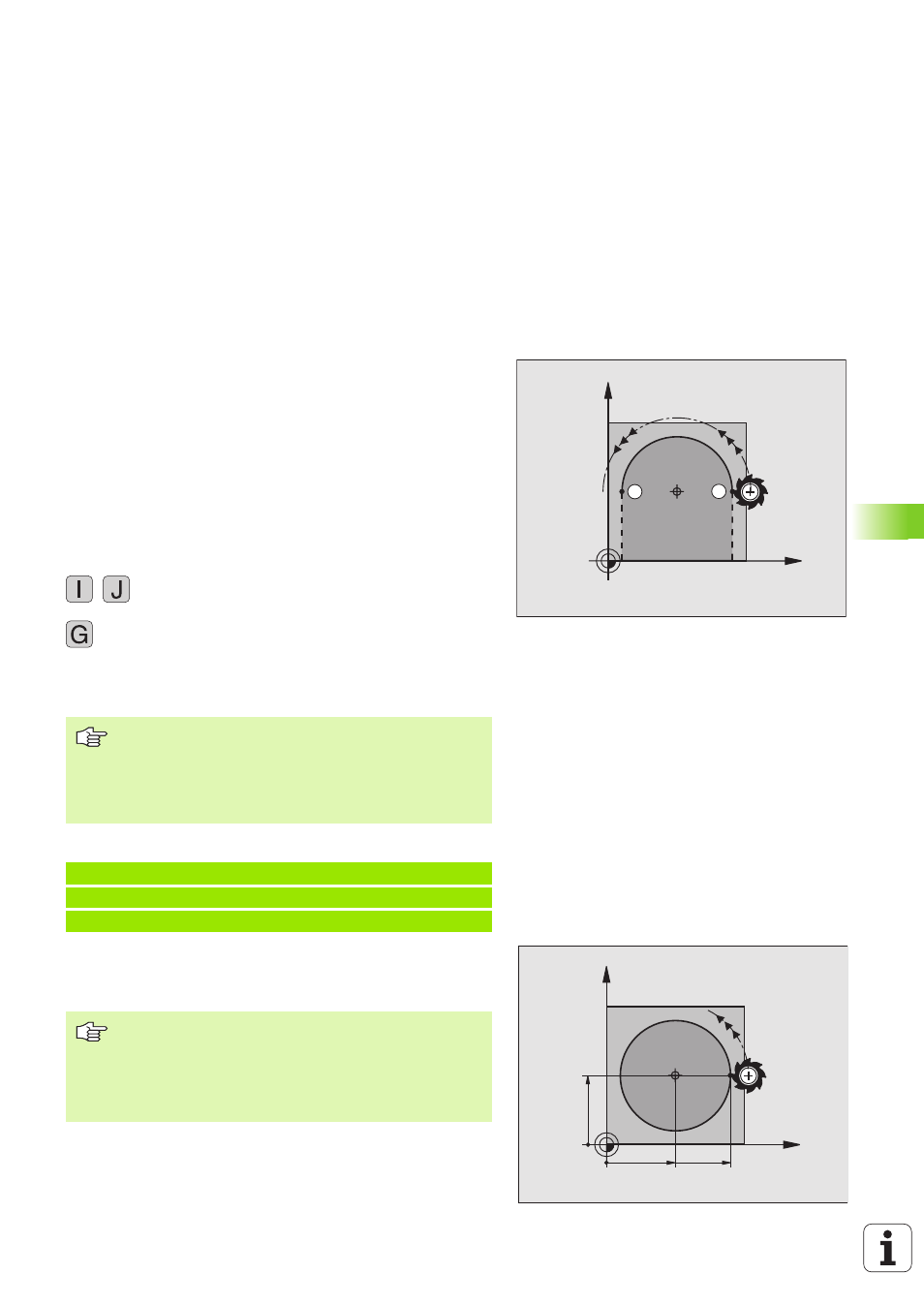

Traiettoria circolare G02/G03/G05 intorno al
centro del cerchio I, J
Il centro del cerchio I, J deve essere definito prima di programmare la
traiettoria circolare. L’ultima posizione dell’utensile programmata
prima della traiettoria circolare corrisponde al suo punto di partenza.
Senso di rotazione
„ In senso orario: G02
„
In senso antiorario: G03
„
Senza programmazione del senso di rotazione: G05. Il TNC esegue la
traiettoria circolare con l’ultimo senso di rotazione programmato
Programmazione
8 Portare l’utensile sul punto di partenza della traiettoria circolare.
8 Inserire le coordinate del centro del cerchio
8 Inserire le coordinate del punto finale dell’arco di
cerchio
Ove necessario:
8 Avanzamento F
8 Funzione ausiliaria M
Esempi di blocchi NC
Cerchio pieno
Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.
S E
X
Y
I,J
Di norma il TNC percorre le traiettorie circolari nel piano di
lavoro attivo. Se sono stati programmati cerchi che non si
trovano nel piano di lavoro attivo, p. es. G2 Z... X... con
l’asse utensile Z, e contemporaneamente il piano di lavoro
viene ruotato, il TNC percorre un cerchio nello spazio, vale
a dire un cerchio in 3 assi.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
3
X
Y
25=I 45
25=J
CC
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di scostamento: fino a 0,016 mm (definibile
tramite MP7431).
Cerchio minimo che il TNC può percorrere: 0,0016 µm.
