414 8 Programmazione: Cicli
8.6 Cicli SL

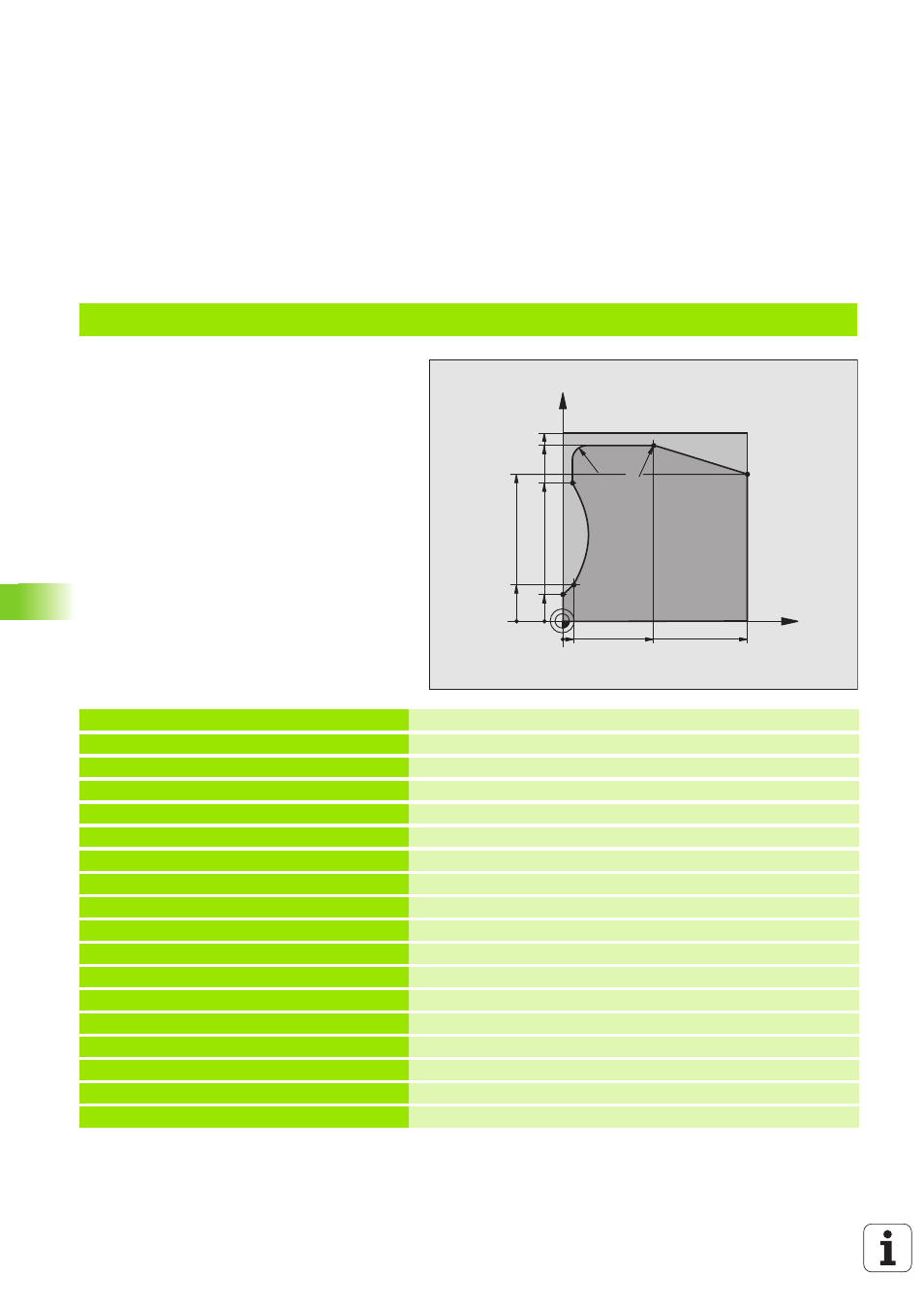

Esempio: Profilo sagomato
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Definizione utensile
N40 T1 G17 S2000 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G37 P01 1 * Definizione del sottoprogramma del profilo
N70 G125 PROFILO SAGOMATO Definizione dei parametri di lavorazione
Q1=-20 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q5=+0 ;COOR. SUPERF.
Q7=+250 ;ALTEZZA DI SICUREZZA
Q10=5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=200 ;AVANZ. FRESATURA
Q15=+1 ;TIPO DI FRESATURA
N80 G79 M3 * Chiamata ciclo
N90 G00 G90 Z+250 M2 * Disimpegno dell’utensile, fine del programma
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
