492 9 Programmazione: Funzioni speciali
9.9 Definizione del compor
tament
o nel posizionament
o
della
funzione
PL
ANE
Esempio per una macchina con tavola circolare C e tavola orientabile
A. Funzione programmata: PLANE SPATIAL SPA+0 SPB+45 SPC+0
Selezione del tipo di conversione (introduzione
opzionale)

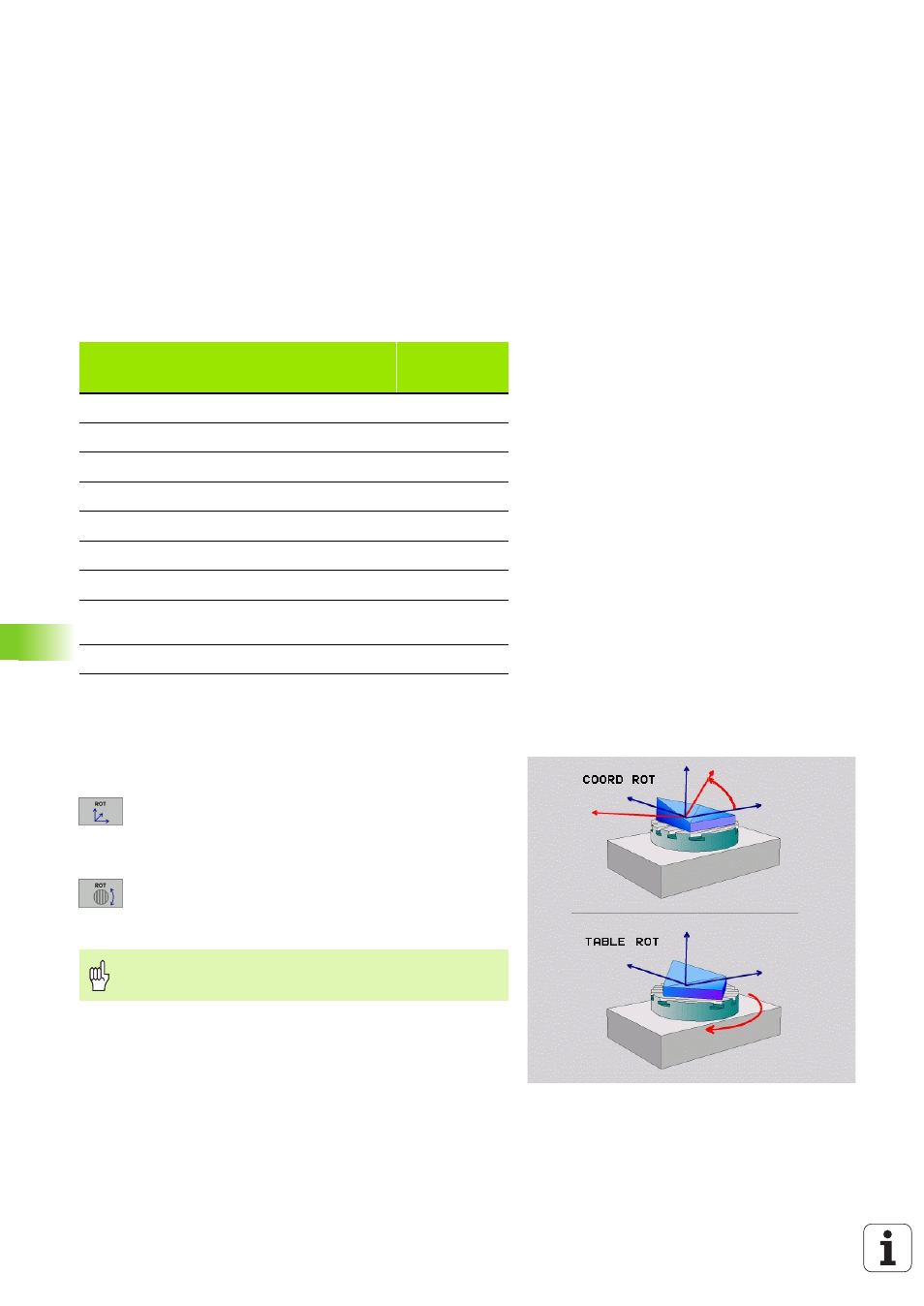

Per le macchine dotate di tavola circolare C, è disponibile una funzione
con cui è possibile definire il tipo di conversione:
8 COORD ROT stabilisce che la funzione PLANE deve
ruotare solo il sistema di coordinate sull’angolo di
rotazione definito. La tavola circolare non si muove, la
compensazione della rotazione avviene su base
matematica
8 TABLE ROT stabilisce che la funzione PLANE deve
posizionare la tavola circolare sull’angolo di rotazione
definito. La compensazione avviene attraverso una
rotazione del pezzo
Finecorsa
Posizione di
partenza
SEQ
Posizione
dell’asse
risultante
Nessuna A+0, C+0 non progr. A+45, C+90
Nessuna A+0, C+0 + A+45, C+90
Nessuna A+0, C+0 – A–45, C–90
Nessuna A+0, C-105 non progr. A–45, C–90
Nessuna A+0, C-105 + A+45, C+90
Nessuna A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Messaggio
d'errore
Nessuna A+0, C–135 + A+45, C+90
Se si impiega la funzione PLANE AXIS le funzioni COORD ROT
e TABLE ROT non hanno alcuna funzione.
