9.1 La funzione PLANE: Rotazione
del piano di lavoro
(opzione-software 1)
Introduzione
Con la funzione PLANE (ingl. plane = piano) si dispone di una potente
funzione con cui è possibile definire in modi differenti i piani di lavoro
orientati.
Tutte le funzioni PLANE disponibili nel TNC descrivono il piano di lavoro
desiderato in modo indipendente dagli assi di rotazione effettivamente
presenti sulla macchina. Sono disponibili le seguenti possibilità:
Le funzioni per l’orientamento del piano di lavoro devono
essere abilitate dal Costruttore della macchina!
La funzione PLANE può essere impiegata solo su
macchine dotate di almeno due assi di rotazione (tavola o/
e testa). Eccezione: La funzione PLANE AXIAL può essere
impiegata anche se sulla macchina è disponibile oppure
attivo un solo asse di rotazione.

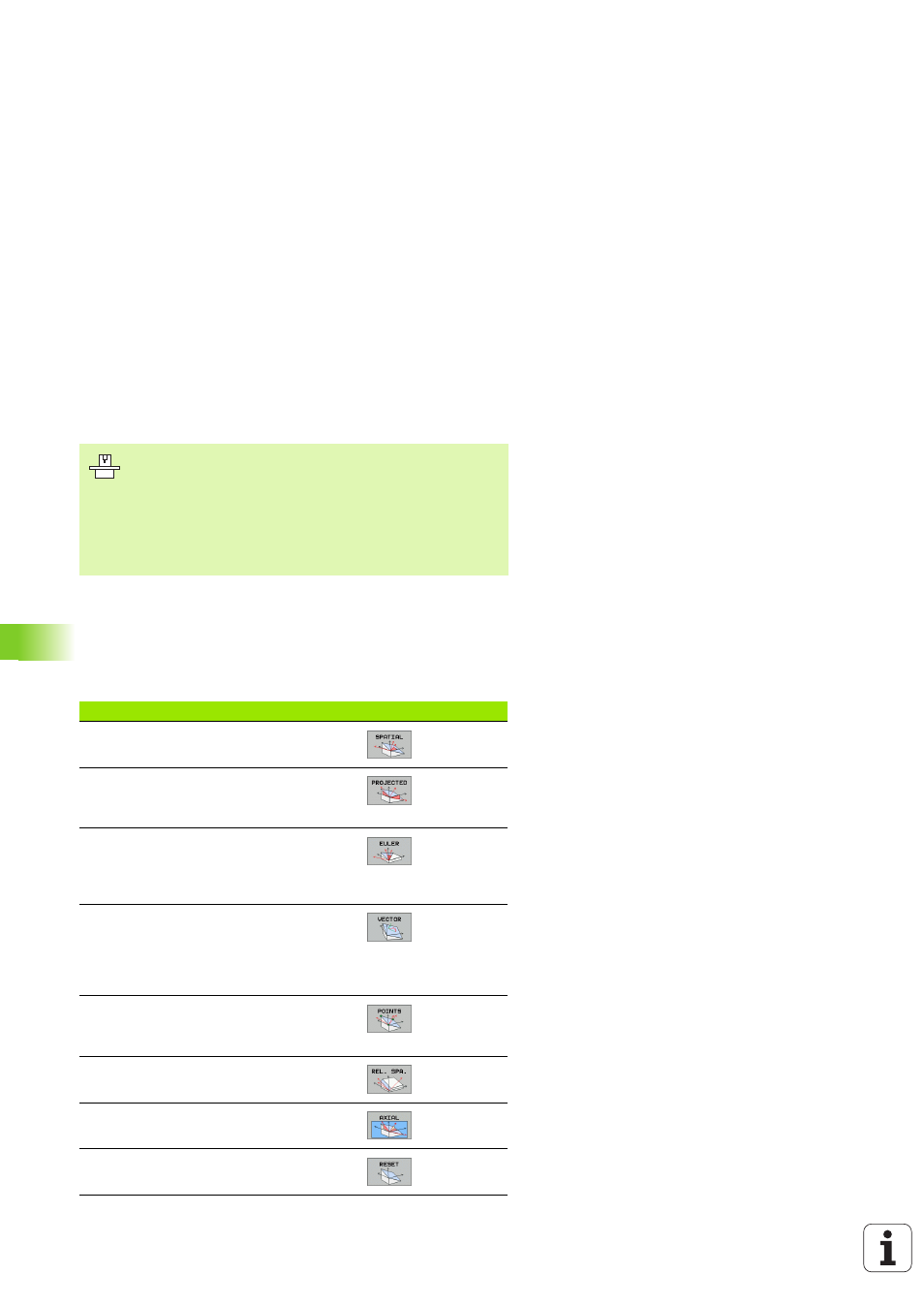

Funzione
Parametri necessari
Softkey
Pag.
SPATIAL
Tre angoli solidi SPA, SPB, SPC pag. 474
PROJECTED
Due angoli di proiezione
PROPR
e PROMIN ed un angolo
di rotazione ROT
EULER
Tre angoli di Eulero
precessione (EULPR),
nutazione (EULNU) e rotazione
(EULROT),
VECTOR
Vettore normale per la
definizione del piano e
vettore base per la
definizione della direzione
dell‘asse orientato X
POINTS
Coordinate di tre punti
qualsiasi del piano da
orientare
RELATIV
Angolo solido unico, con
effetto incrementale
AXIAL
Fino a tre angoli asse assoluti
o incrementali A, B, C
RESET
Reset della funzione PLANE
