HEIDENHAIN iTNC 530 533
1
1
.8 Intr
oduzione dir
e
tt
a di f
o
rm
ule

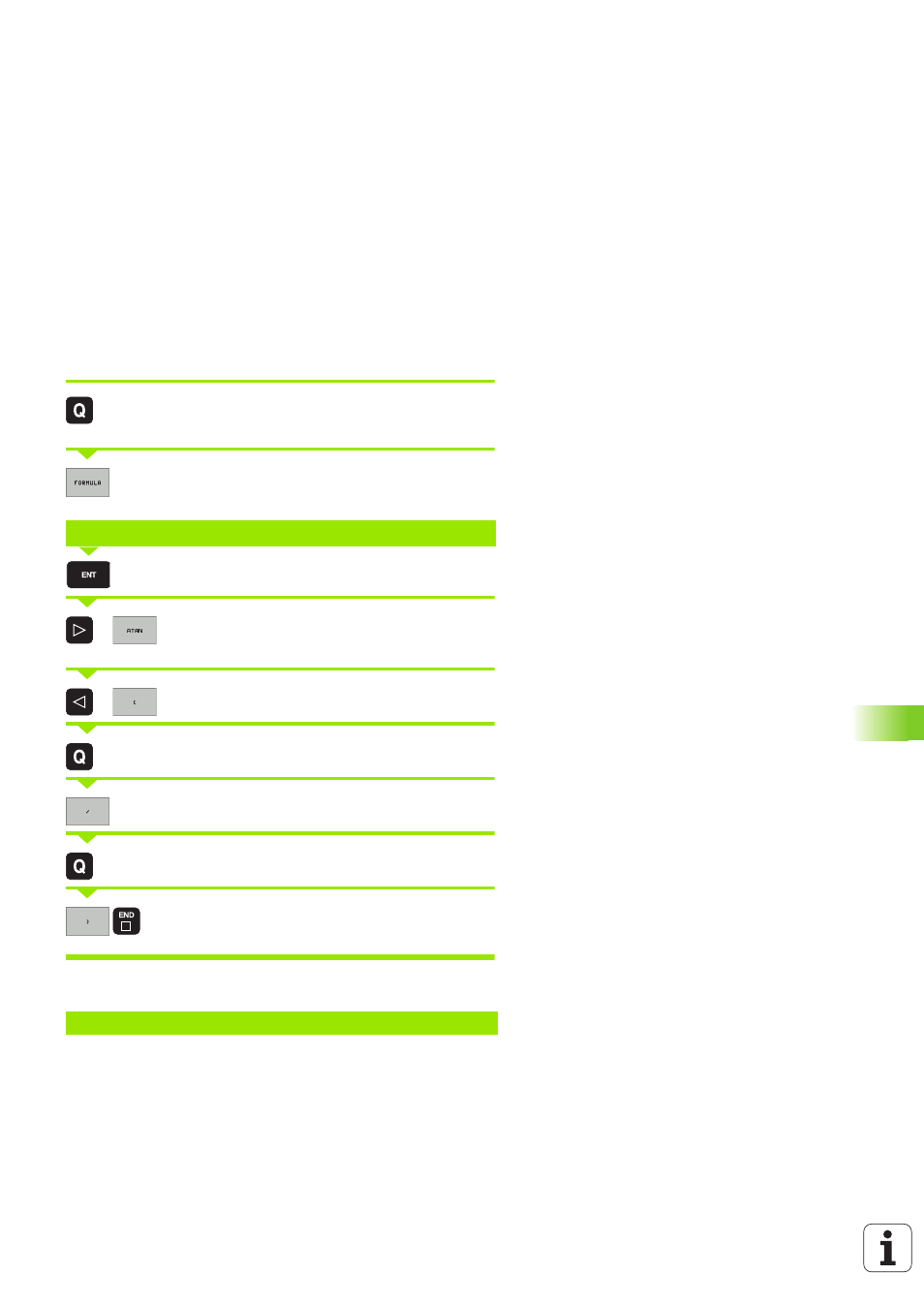

Esempio di introduzione
Calcolo dell’angolo con arctan quale cateto opposto (Q12) e cateto
adiacente (Q13); assegnazione del risultato a Q25:
Selezione delle funzioni parametriche Q: premere il
tasto Q
Selezione d’introduzione di formule: premere il
softkey FORMULA
Inserire il numero del parametro
Commutare i softkey e selezionare la funzione arco-
tangente
Commutare il livello softkey ed aprire la parentesi
Introdurre il numero 12 per il parametro Q
Selezionare la divisione
Introdurre il numero 13 per il parametro Q
Chiudere la parentesi e terminare l’introduzione della
formula
Esempio di blocco NC
PARAMETRO N. PER RISULTATO ?
N30 Q25 = ATAN (Q12/Q13) *
25
12
13
