8 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile (pos. di partenza) e
la superficie del pezzo
8 PROFONDITA’ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
8 AVANZAMENTO IN PROFONDITA’ Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
8 PROFONDITA’ DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
„ PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
„
la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
8 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
8 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell’asse del mandrino che
esclude una collisione tra l’utensile e il pezzo (il
dispositivo di serraggio)
8 VALORE DA TOGLIERE Q212 (in valore incrementale):
valore di cui il TNC riduce la PROFONDITA’ DI
ACCOSTAMENTO Q202
8 PROFONDITA' DI ACCOSTAMENTO MINIMA Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205
8 DISTANZA DI PREARRESTO SOPRA Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
8 DISTANZA DI PREARRESTO SOTTO Q259 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento

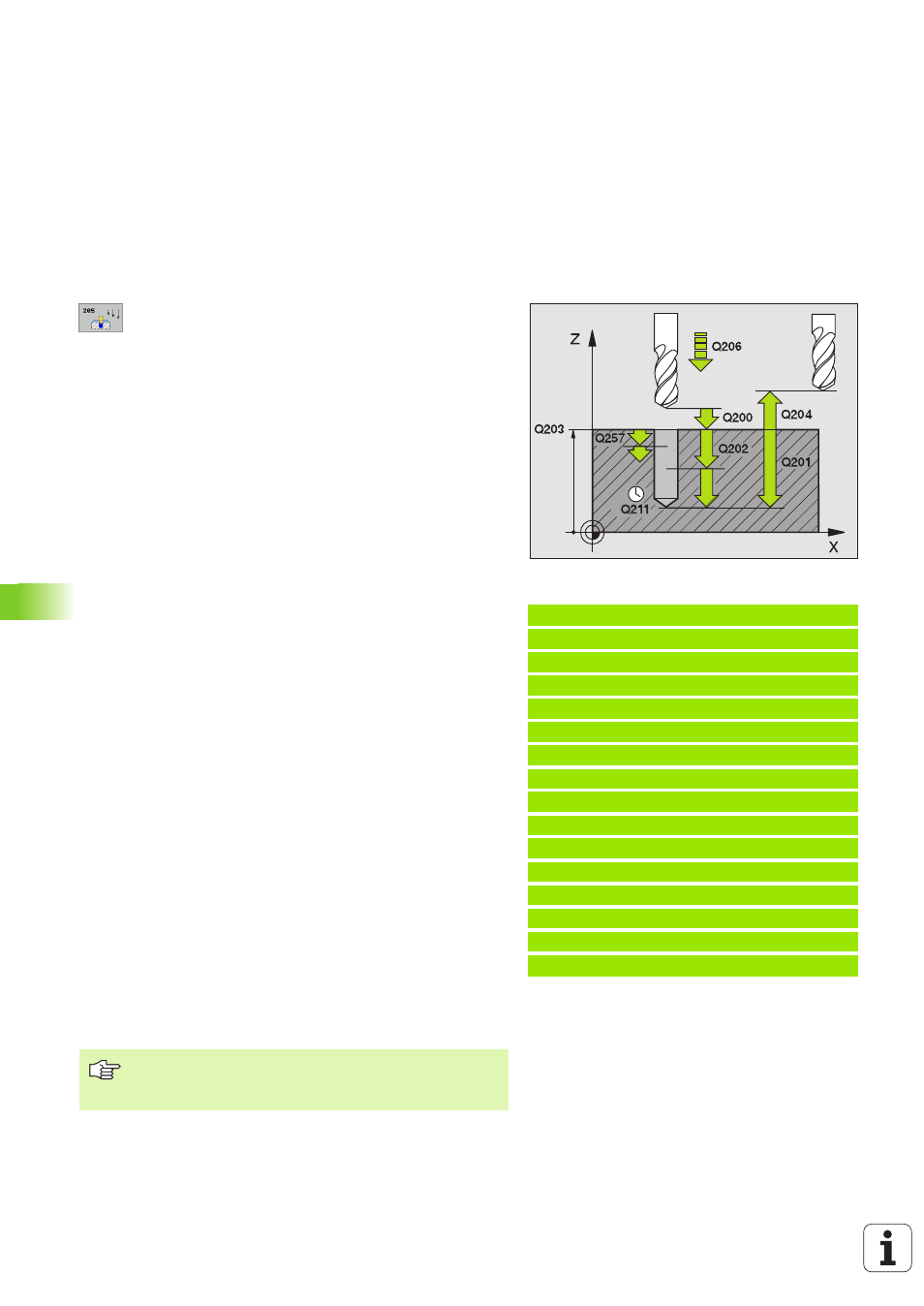

Esempio: Blocchi NC
N110 G205 FORAT. PROFONDA UNIVERSALE
Q200=2 ;DIST. DI SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=15 ;PROF. ACCOSTAMENTO
Q203=+100 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q212=0.5 ;VALORE DA TOGLIERE
Q205=3 ;MIN. PROF. ACCOST.
Q258=0.5 ;DIST. PREARR. SOPRA
Q259=1 ;DIST. PREARR. SOTTO
Q257=5 ;PROF. ROTT. TRUCIOLO
Q256=0.2 ;INV. CON ROTT. TRUC.
Q211=0,25 ;TEMPO DI SOSTA SOTTO
Q379=7.5 ;PUNTO DI PARTENZA
Q253=750 ;AVANZ. AVVICIN.
Se si immettono Q258 diverso da Q259, il TNC modifica il
prearresto tra il primo e l’ultimo accostamento in modo
uniforme.
