HEIDENHAIN iTNC 530 69
2.2 Spostament
o assi macc
hina

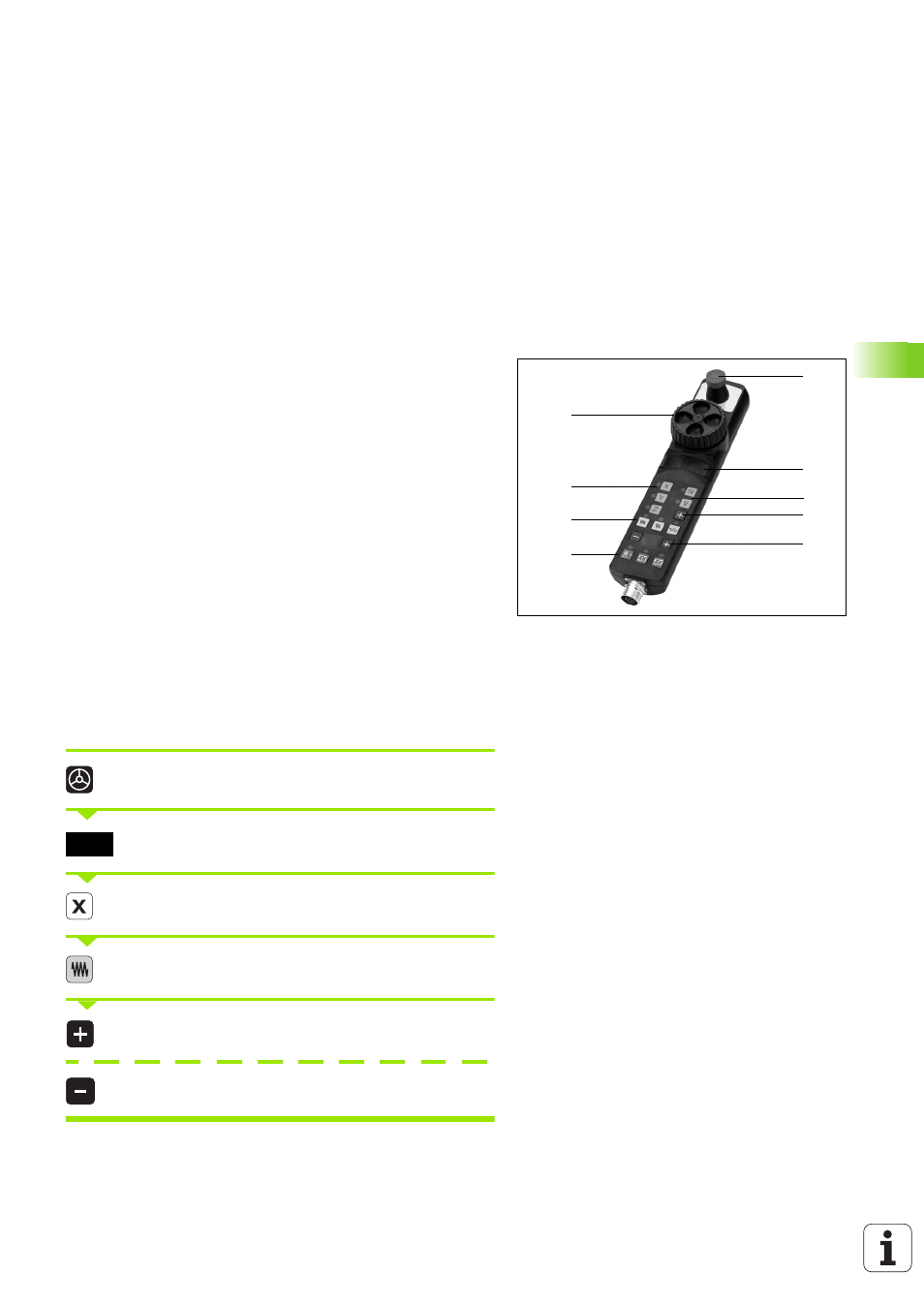

Spostamento con il volantino elettronico
HR 410
Il volantino portatile HR 410 è munito di due tasti di consenso che si
trovano sotto la manopola.
Gli assi della macchina possono essere spostati solo se uno dei tasti
di consenso viene premuto (funzione dipendente dalla macchina).
Il volantino HR 410 è previsto con i seguenti elementi di comando:
I LED rossi segnalano l'asse e l'avanzamento selezionati.
Lo spostamento con il volantino è possibile con M118 attivo anche
durante l'esecuzione di un programma.
Spostamento
Selezionare il modo operativo Volantino elettronico
Tenere premuto il tasto di consenso
Selezionare l'asse
Selezionare l'avanzamento
Spostare l'asse attivo in direzione +, o
Spostare l'asse attivo in direzione -
2
4
6
8
1
3
4
5
7
1 Tasto ARRESTO D'EMERGENZA
2 Volantino elettronico
3 Tasti di consenso
4 Tasti di selezione assi
5 Tasto di conferma della posizione reale
6 Tasti di definizione dell'avanzamento (lento, medio, rapido; gli
avanzamenti vengono definiti dal Costruttore della macchina)
7 Direzione nella quale il TNC sposta l'asse selezionato
8 Funzioni macchina (vengono definite dal costruttore della
macchina)
