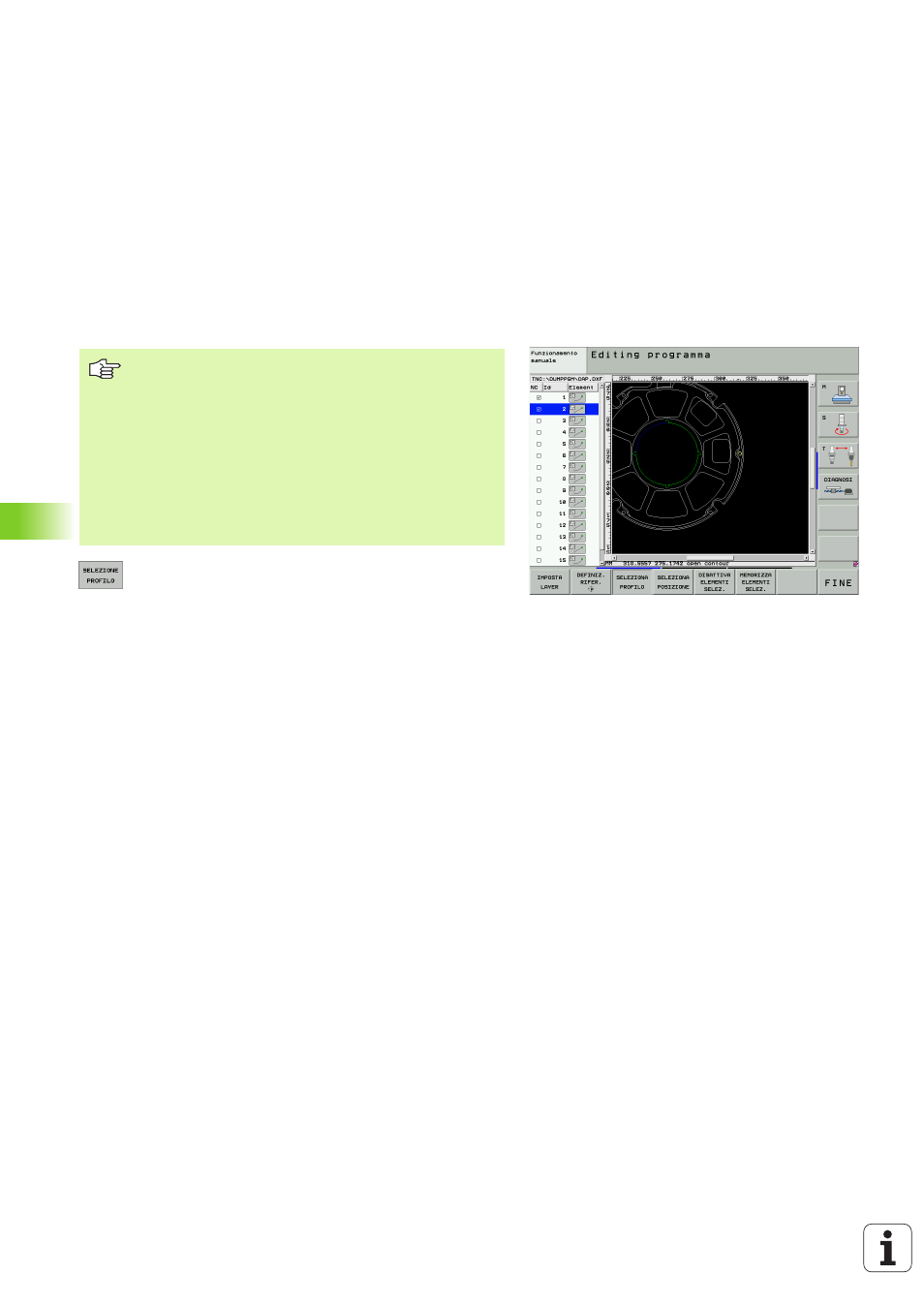

Selezione e memorizzazione del profilo
8
Selezionare il modo di selezione del profilo: Il TNC
maschera i layer visualizzati nella finestra sinistra e la
finestra destra è attiva per la selezione del profilo
8
Per selezionare un elemento di profilo: Cliccare con il
tasto sinistro del mouse sull'elemento di profilo
desiderato. Il TNC rappresenta in colore blu
l'elemento di profilo selezionato. Allo stesso tempo il
TNC mostra l'elemento selezionato con un simbolo
(cerchio o retta) nella finestra sinistra
8
Per selezionare il successivo elemento di profilo:
Cliccare con il tasto sinistro del mouse sull'elemento
di profilo desiderato. Il TNC rappresenta in colore blu
l'elemento di profilo selezionato. Se altri elementi di
profilo possono essere selezionati in modo univoco
nella direzione scelta, il TNC rappresenta tali elementi
in colore verde. Cliccando sull'ultimo elemento verde,
si confermano tutti gli elementi nel programma di
profilo. Nella finestra destra il TNC visualizza tutti gli
elementi di profilo selezionati. Il TNC visualizza anche
gli elementi marcati in verde senza gancetto nella
colonna NC. Durante la memorizzazione, tali elementi
non vengono inseriti nel programma di profilo
8
Se necessario, gli elementi già selezionati possono
essere deselezionati, cliccando di nuovo
sull’elemento nella finestra destra, ma tenendo anche
premuto il tasto CTRL
Per poter selezionare un profilo, si deve usare la tastiera
del TNC o un mouse collegato tramite USB.
Se il programma di profilo non viene impiegato nel modo
operativo smarT.NC, si deve definire la direzione periferica
sul profilo, in modo che coincida con la direzione di
lavorazione prevista.
Selezionare il primo elemento di profilo in modo che sia
possibile un avvicinamento senza collisioni.
Se gli elementi di profilo sono molto vicini tra loro,
utilizzare la funzione Zoom.
