FRESATURA A SPIANARE (Ciclo G232)
Con il ciclo G232 si può fresare a spianare una superficie piana con più
accostamenti e tenendo conto di un sovrametallo per finitura. Sono
disponibili tre strategie di lavorazione:
„ Strategia Q389=0: Lavorazione a greca, accostamento laterale
all'esterno della superficie da lavorare
„ Strategia Q389=1: Lavorazione a greca, accostamento laterale
all'interno della superficie da lavorare
„
Strategia Q389=2: Lavorazione per righe, ritorno e accostamento
laterale con avanzamento di posizionamento
1 Il TNC posiziona l'utensile in rapido a partire dalla posizione attuale
con logica di posizionamento sul punto di partenza
1 : Se la
posizione attuale nell'asse del mandrino è maggiore della 2°
distanza di sicurezza, il TNC sposta l'utensile prima nel piano di
lavoro e successivamente nell'asse del mandrino, altrimenti prima
alla 2° distanza di sicurezza e successivamente nel piano di lavoro.
Il punto di partenza nel piano di lavoro è situato accanto al pezzo,
spostato del raggio utensile e della distanza di sicurezza laterale
2 Successivamente l'utensile si porta con avanzamento di
posizionamento nell'asse del mandrino alla prima profondità di
accostamento calcolata dal TNC

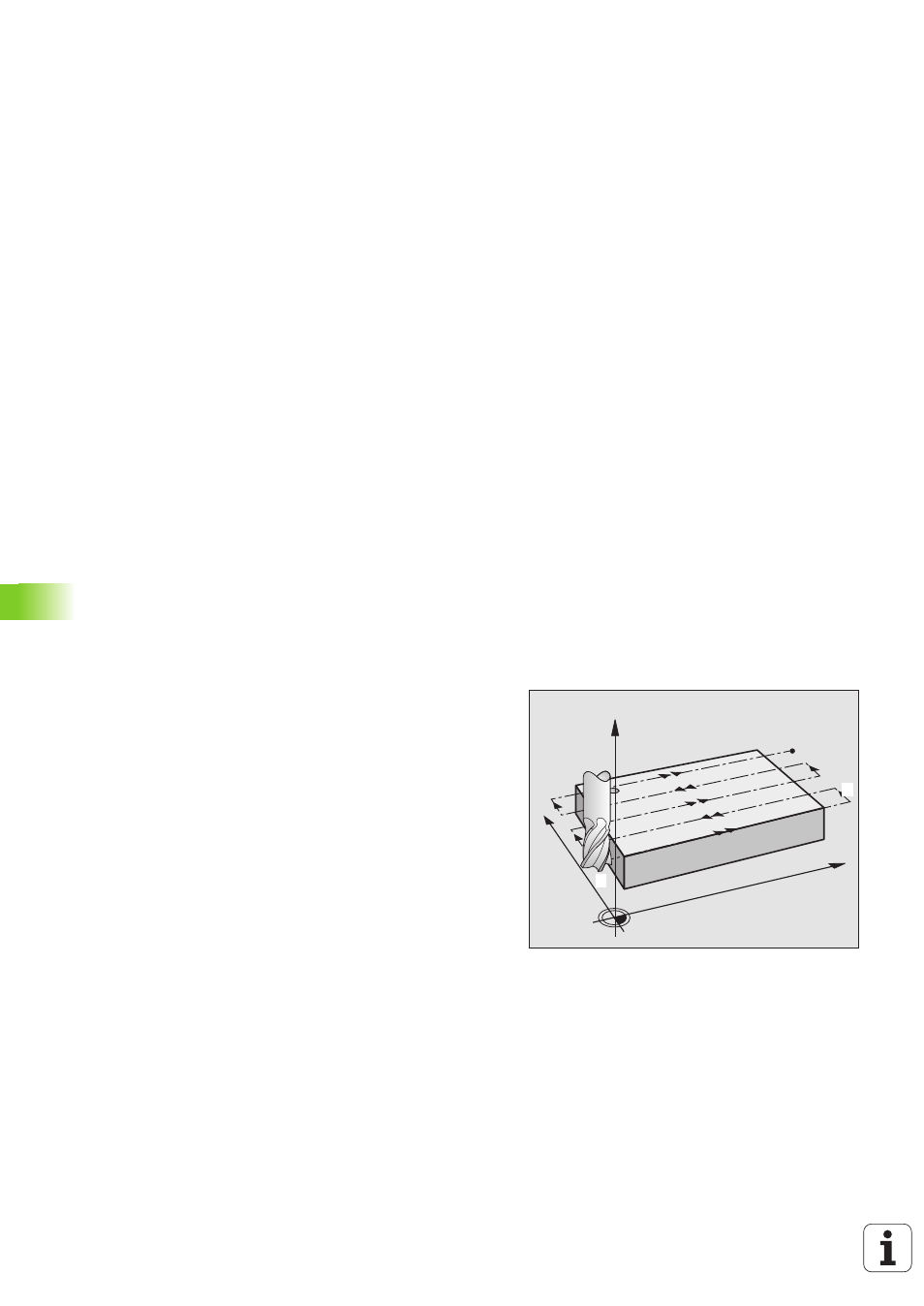

Strategia Q389=0
3 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale
2 . Il punto finale è
situato all’esterno della superficie, il TNC lo calcola dal punto di
partenza programmato, dalla lunghezza programmata, dalla
distanza di sicurezza laterale programmata e dal raggio utensile
4 Il TNC sposta l'utensile con avanzamento di preposizionamento
trasversalmente al punto di partenza della riga successiva; il TNC
calcola lo spostamento dalla larghezza programmata, dal raggio
utensile e dal fattore massimo di sovrapposizione traiettorie
5 Successivamente l'utensile ritorna in direzione del punto di
partenza
1
6 La procedura si ripete fino al completamento della superficie
programmata. Alla fine dell'ultima traiettoria viene eseguito
l'accostamento alla successiva profondità di lavorazione
7 Per evitare spostamenti a vuoto, la superficie viene poi lavorata in
sequenza inversa
8 La procedura si ripete fino a quando tutti gli accostamenti sono
stati eseguiti. Nell'ultimo accostamento, viene fresato soltanto il
sovrametallo per finitura inserito, con avanzamento di finitura
9 Alla fine il TNC riporta l'utensile in rapido alla 2° DISTANZA DI
SICUREZZA
X
Y
Z
1
2
