HEIDENHAIN iTNC 530 71
2.2 Spostament
o assi macc
hina
Display

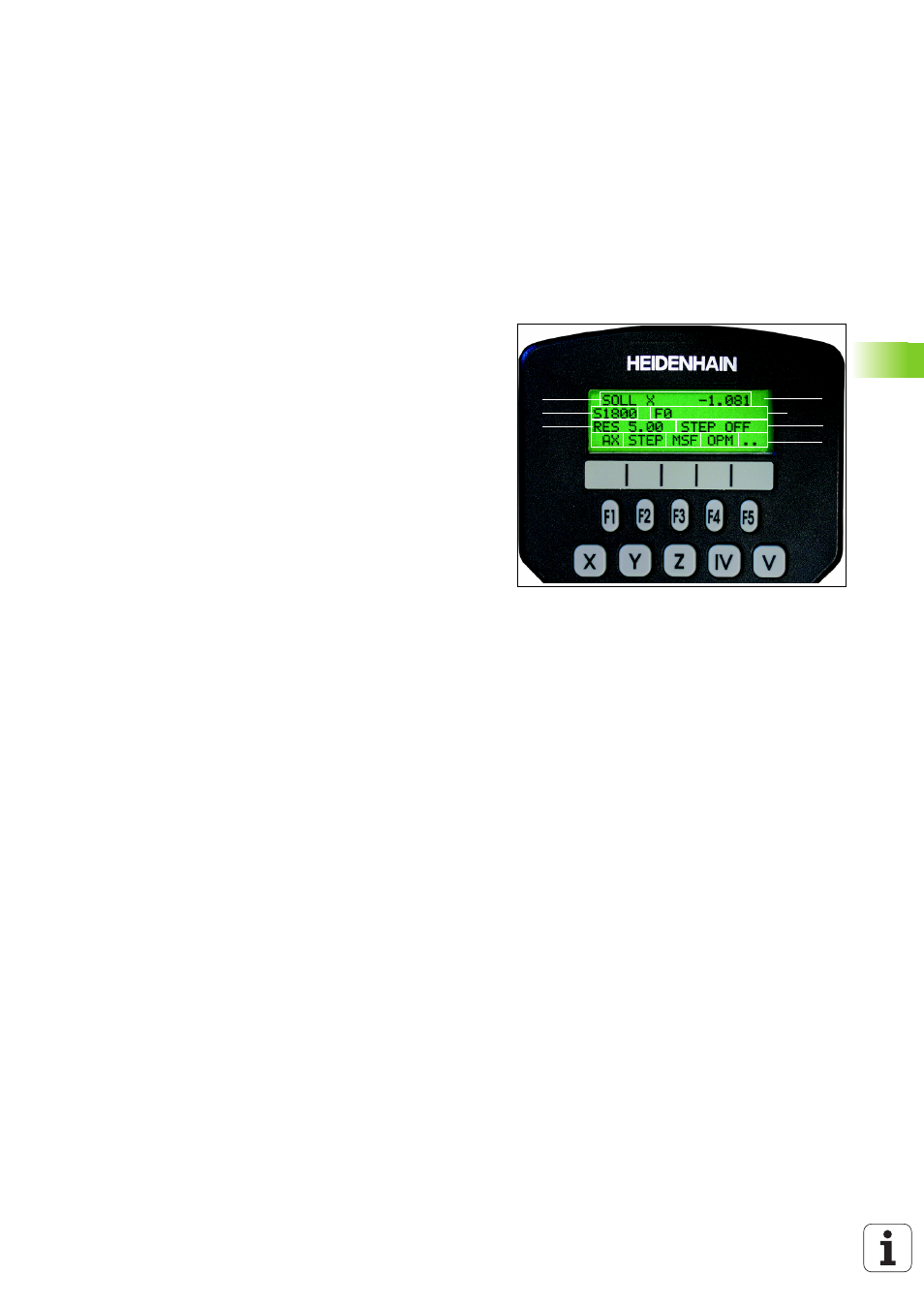

Il display del volantino (vedere la figura) è formato da 4 righe. In esse
il TNC visualizza le seguenti informazioni:
Selezione dell’asse da spostare
Gli assi principali X, Y e Z, e due altri assi definibili dal Costruttore della
macchina possono essere attivati direttamente tramite i tasti di
selezione. Se la macchina dispone di altri assi, procedere come segue:
8 Premere il softkey volantino F1 (AX): Il TNC visualizza sul display del
volantino tutti gli assi attivi. L'asse attivo al momento lampeggia
8 Selezionare l'asse desiderato con il softkey del volantino F1 (->)
oppure F2 (<-) e confermare con il softkey del volantino F3 (OK)
Impostazione della sensibilità del volantino
La sensibilità del volantino definisce il percorso che un asse deve
compiere per un giro del volantino. Le sensibilità definibili sono
impostate in modo fisso e possono essere selezionate direttamente
tramite i tasti freccia del volantino (solo se non è attivo l'incremento).
Sensibilità impostabili: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 [mm/
giro oppure gradi/giro].
1
3
8 2
da 4 a 7
9
10
1 NOMINALE X+1.563 : Tipo di indicazione di posizione e posizione
dell'asse selezionato
2 * : STIB (controllo in funzione)
3 S1000 : Numero giri corrente del mandrino
4 F500 : Avanzamento corrente, con cui l'asse selezionato viene
spostato al momento
5 E : Errore presente
6 3D : La funzione Rotazione del piano di lavoro è attiva
7 2D : La funzione Rotazione base è attiva
8 RES 5.0 : Risoluzione del volantino attiva. Percorso in mm/giro (°/
giro per assi di rotazione), che l'asse selezionato esegue per un
giro del volantino
9 STEP ON o OFF: Posizionamento incrementale attivo oppure non
attivo. In caso di funzione attiva, il TNC visualizza anche il passo di
spostamento attivo
10 Livello softkey: Selezione di diverse funzioni, descrizione nei
paragrafi successivi
