8.1 La
v
o
ra
re
con i Cicli
Definizione dei cicli tramite softkey
8 La riga di softkey visualizza i vari gruppi di cicli
8 Selezionare un gruppo di cicli, p. es. i cicli di foratura

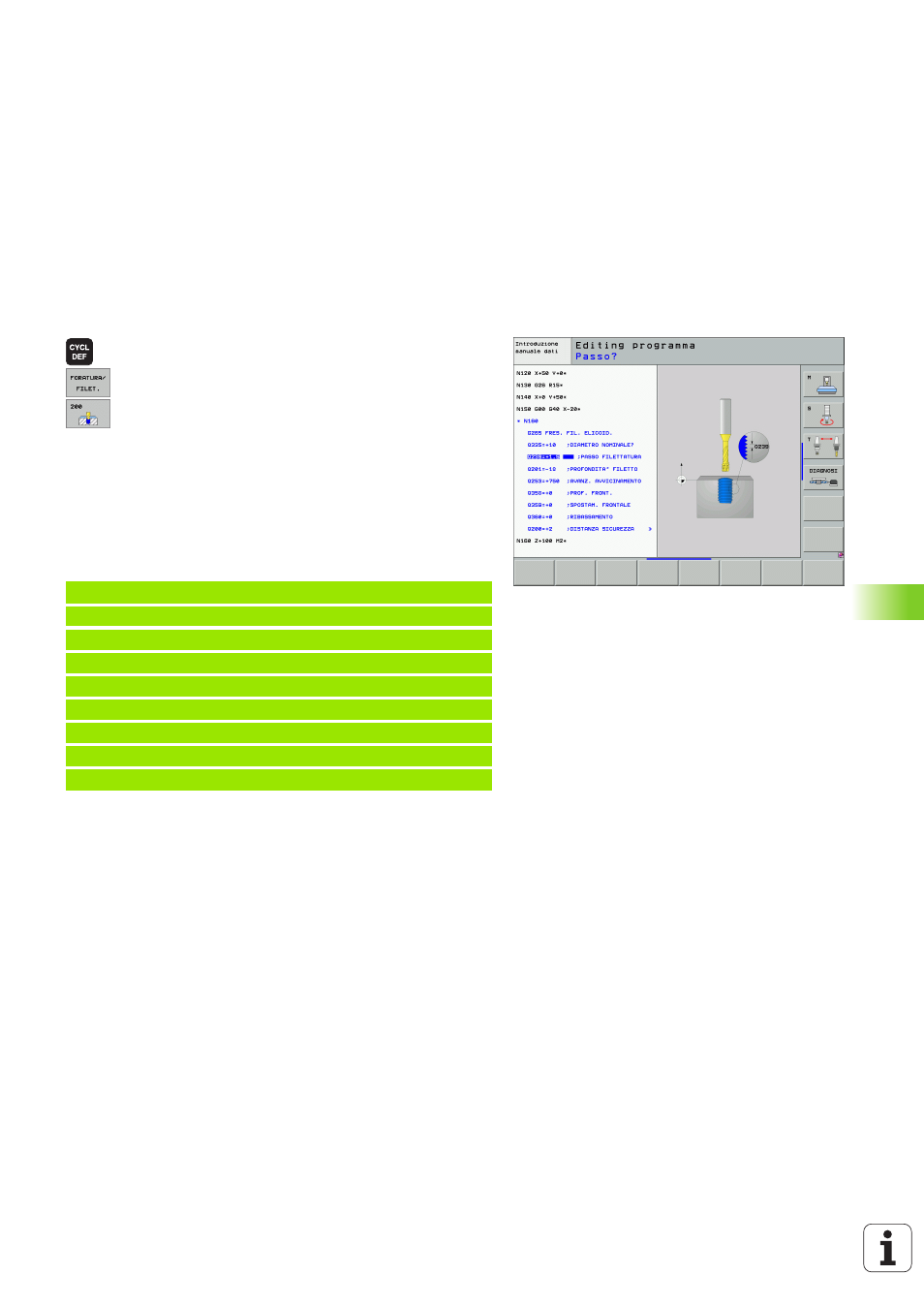

8 Selezionare il ciclo, p. es. FORATURA. Il TNC aprirà un
dialogo e chiederà tutti i valori da inserire;
contemporaneamente visualizzerà nella metà destra
dello schermo una grafica, nella quale i parametri da
inserire sono evidenziati su un campo chiaro
8 Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
8 Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Esempio di blocco NC
N10 G200 FORATURA
Q200=2 ;DIST. DI SICUREZZA
Q201=3 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+0 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q211=0,25 ;TEMPO DI SOSTA SOTTO
