9.5 Definizione del piano di la
v
o
ro
mediant
e
due v
e
tt
or
i: PLANE
V
ECT
O
R
Parametri inseriti
8

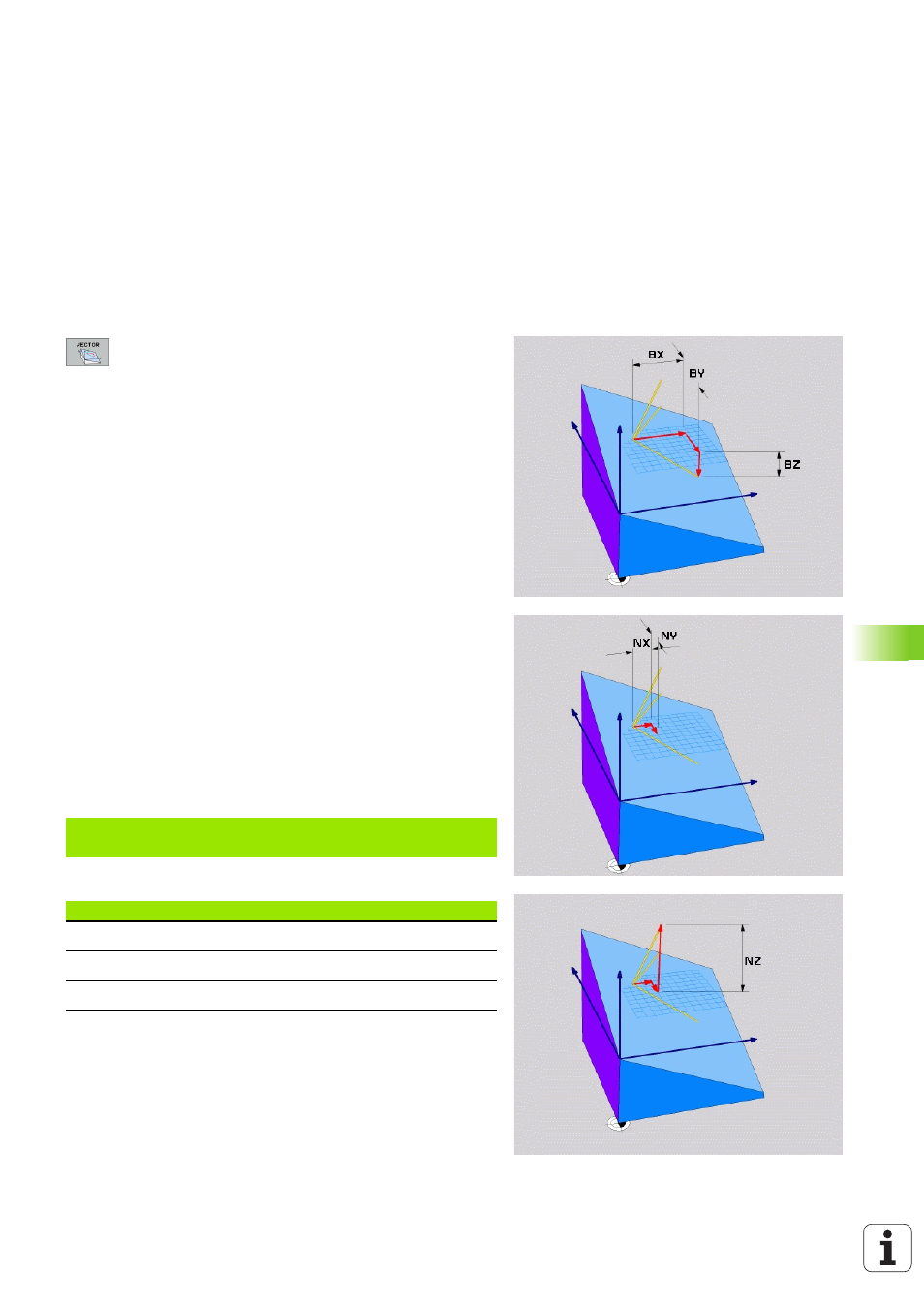

Componente X del vettore base?
: componente X BX
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
8
Componente Y del vettore base?
: componente X BY
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
8
Componente Z del vettore base?
: componente Z BZ
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
8
Componente X del vettore normale?
: componente X
NX
del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
8
Componente Y del vettore normale?
: componente Y
NY
del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
8
Componente Z del vettore normale?
: componente Z
NZ
del vettore normale N (vedere figura in basso a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
8
Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE", pag. 488)
Blocchi NC
Sigle utilizzate
N50 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...
Sigla
Significato
VECTOR
Inglese vector = vettore
BX, BY, BZ
Base, vettore: X, Y e Z, componente
NX, NY, NZ
Normale, vettore: X, Y e Z, componente
