386 8 Programmazione: Cicli
8.5 Cicli per la definizione di sag
o
me di punti

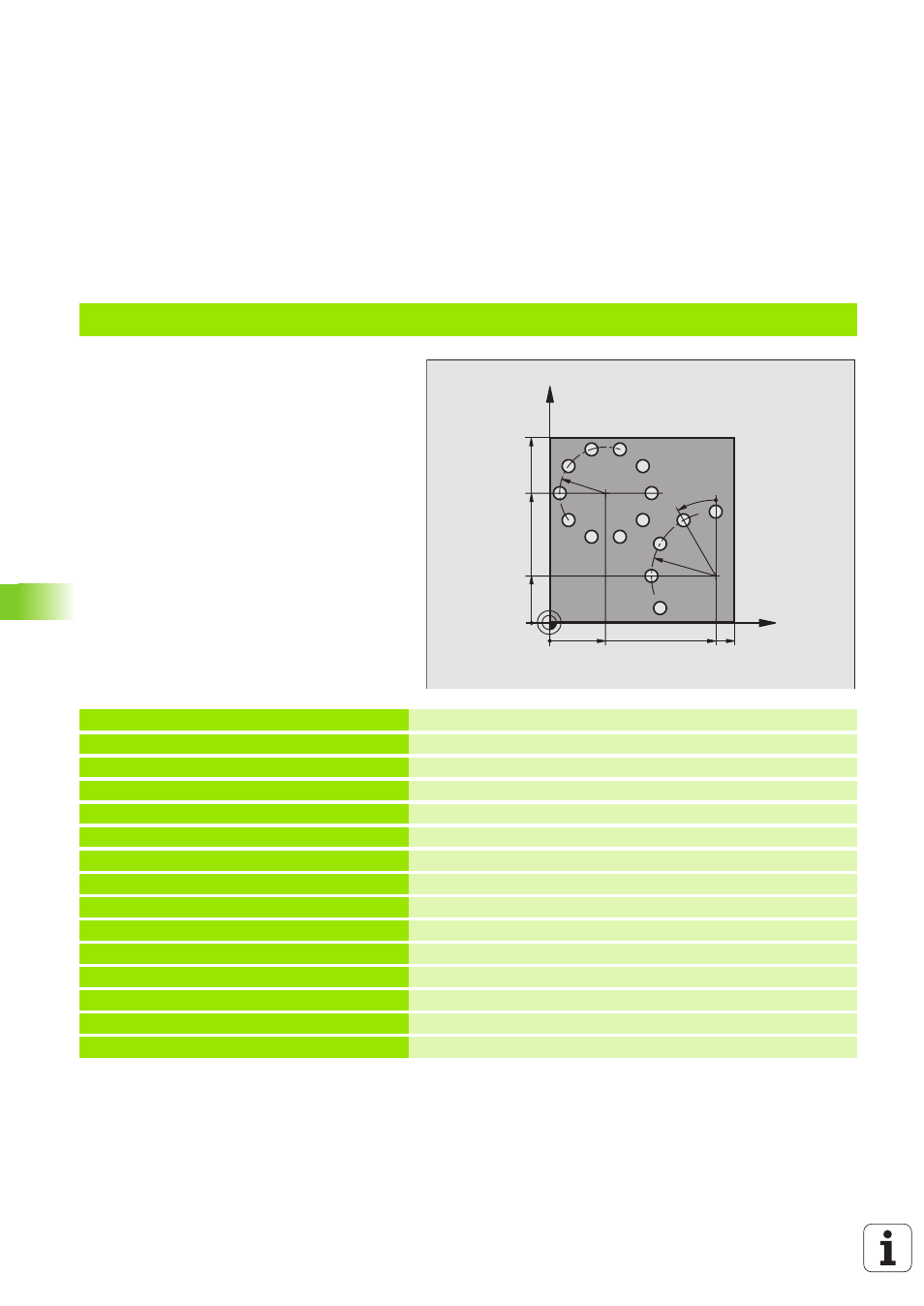

Esempio: Cerchio di fori
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Definizione utensile
N40 T1 G17 S3500 * Chiamata utensile
N50 G00 G40 G90 Z+250 M03 * Disimpegno utensile
N60 G200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DIST. DI SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=4 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA
Q203=+0 ;COOR. SUPERF.
Q204=0 ;2. DIST. DI SICUREZZA
Q211=0,25 ;TEMPO DI SOSTA SOTTO
X
Y
30
70
100
100
R25
R35
30°
90
25
