552 11 Programmazione: Parametri Q
1
1
.1
1 Esempi di pr
ogr
ammazione

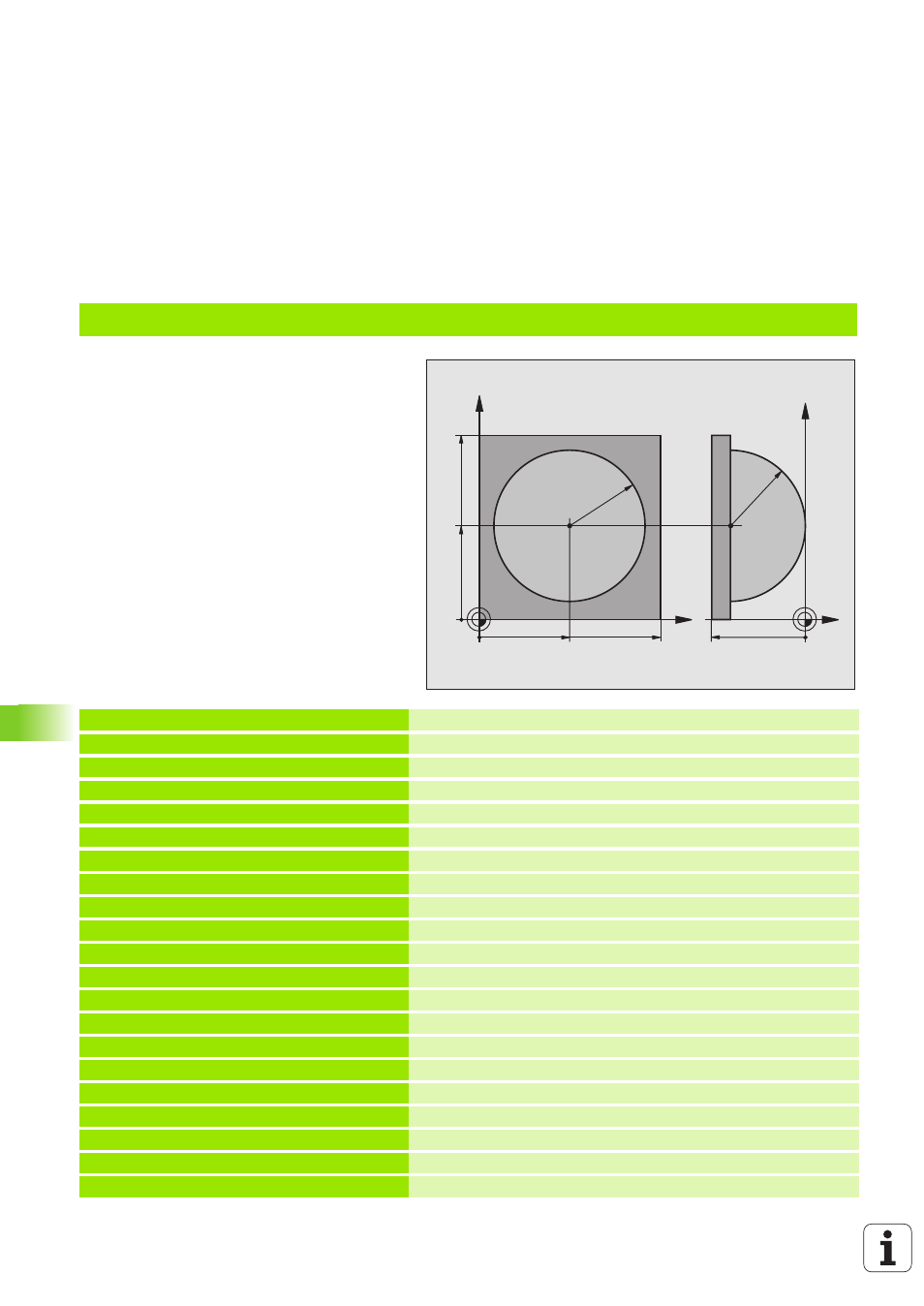

Esempio: Sfera convessa con fresa a candela
Esecuzione del programma
„ Il programma funziona solo con una fresa a
candela
„ Il profilo della sfera viene programmato con
tante piccole rette (Piano Z/X, definibili mediante
Q14). Quanto più piccoli sono i passi angolari,
tanto più liscio risulterà il profilo
„ Il numero dei tagli di profilo viene determinato
mediante il passo angolare nel piano (mediante
Q18)
„ La sfera verrà lavorata con taglio 3D dal basso
verso l'alto
„
Il raggio dell'utensile viene corretto
automaticamente
%KUGEL G71 *
N10 D00 Q1 P01 +50 * Centro asse X
N20 D00 Q2 P01 +50 * Centro asse Y
N30 D00 Q4 P01 +90 * Angolo di partenza solido (piano Z/X)
N40 D00 Q5 P01 +0 * Angolo finale solido (piano Z/X)
N50 D00 Q14 P01 +5 * Passo angolare nello spazio
N60 D00 Q6 P01 +45 * Raggio della sfera
N70 D00 Q8 P01 +0 * Angolo di partenza rotazione nel piano X/Y
N80 D00 Q9 P01 +360 * Angolo finale rotazione nel piano X/Y
N90 D00 Q18 P01 +10 * Passo angolare nel piano X/Y per la sgrossatura
N100 D00 Q10 P01 +5 * Maggiorazione raggio sfera per la sgrossatura
N110 D00 Q11 P01 +2 * Distanza di sicurezza per preposizionamento nell'asse mandrino
N120 D00 Q12 P01 +350 * Avanzamento di fresatura
N130 G30 G17 X+0 Y+0 Z-50 * Definizione pezzo grezzo
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 * Definizione utensile
N160 T1 G17 S4000 * Chiamata utensile
N170 G00 G40 G90 Z+250 * Disimpegno utensile
N180 L10,0 * Chiamata della lavorazione
N190 D00 Q10 P01 +0 * Azzeramento della maggiorazione
N200 D00 Q18 P01 +5 * Passo angolare nel piano X/Y per la finitura
X
Y
50 100
100
Z
Y
-50
R45
50
R45
