442 8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra

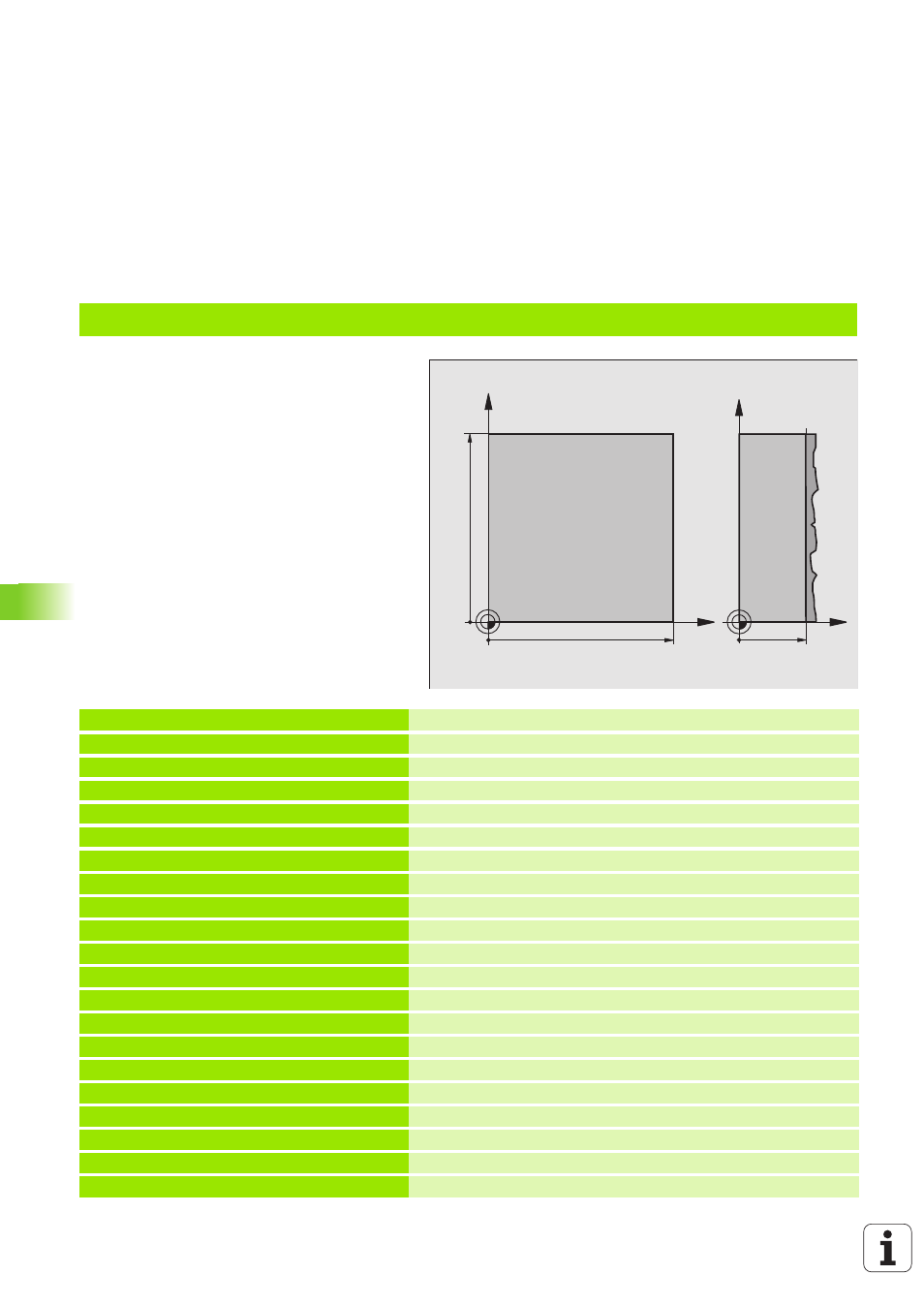

Esempio: Spianatura
%C230 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 * Definizione utensile
N40 T1 G17 S3500 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G230 SPIANATURA Definizione del ciclo "Spianatura"
Q225=+0 ;PUNTO PART. 1° ASSE
Q226=+0 ;PUNTO PART. 2° ASSE
Q227=+35 ;PUNTO PART. 3° ASSE
Q218=100 ;LUNGHEZZA 1° LATO
Q219=100 ;LUNGHEZZA 2° LATO
Q240=25 ;NUMERO TAGLI
Q206=250 ;AVANZAMENTO PROF.
Q207=400 ;AVANZ. FRESATURA
Q209=150 ;AVANZ. TRASVERSALE
Q200=2 ;DIST. DI SICUREZZA
N70 X-25 Y+0 M03 * Preposizionamento vicino al punto di partenza
N80 G79 * Chiamata ciclo
N90 G00 G40 Z+250 M02 * Disimpegno dell’utensile, fine del programma
N99999999 %C230 G71 *
X
Y
100
100
Z
Y
35
