HEIDENHAIN iTNC 530 313
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

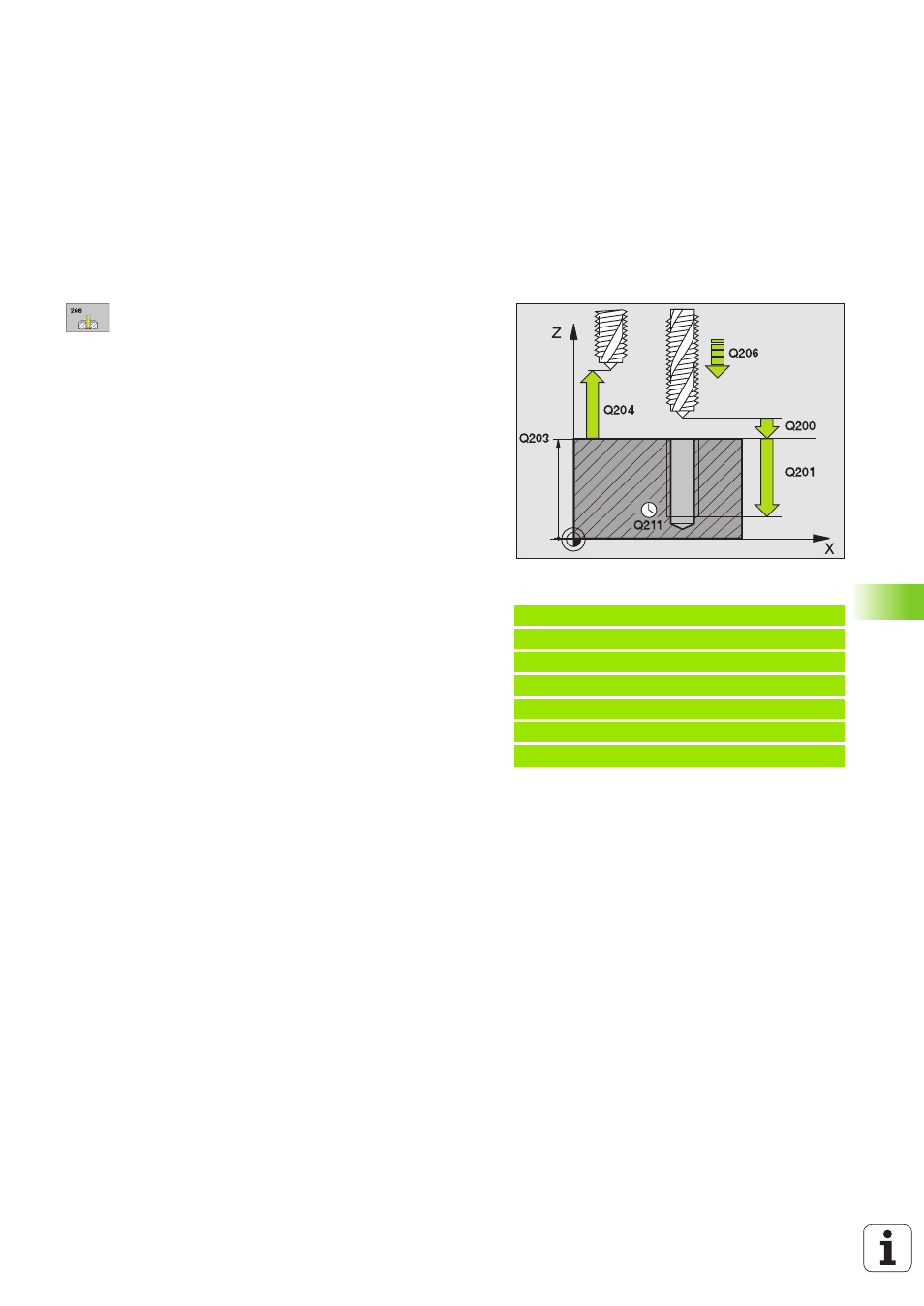

8 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile (pos. di partenza) e
la superficie del pezzo: 4x passo della filettatura
8 PROFONDITA’ Q201 (lunghezza della filettatura,
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
8 AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura
8 TEMPO DI SOSTA SOTTO Q211: inserire un valore tra 0 e
0,5 secondi, per evitare che l'utensile resti bloccato
durante il ritorno
8 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
8 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell’asse del mandrino che
esclude una collisione tra l’utensile e il pezzo (il
dispositivo di serraggio)
Calcolo dell’avanzamento: F = S x p
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà un softkey che permette il disimpegno dell'utensile.
Esempio: Blocchi NC
N250 G206 MASCHIATURA NUOVO
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q211=0,25 ;TEMPO DI SOSTA SOTTO
Q203=+25 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
F: Avanzamento (mm/min)
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
