426 8 Programmazione: Cicli
8.7 Cicli SL con f
o
rm
ula de
l pr
ofilo

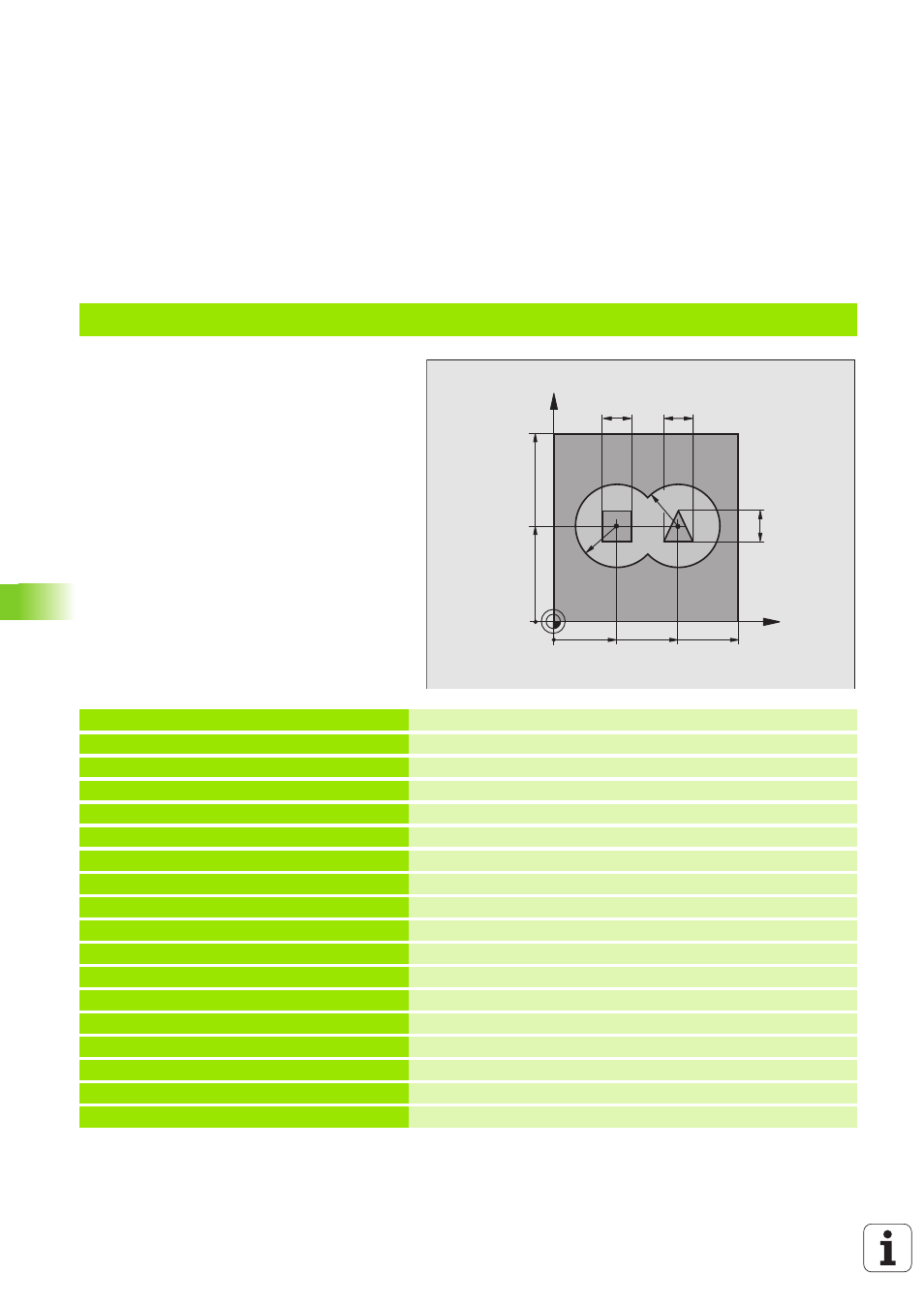

Esempio: Sgrossatura e finitura di profili sovrapposti con formula del profilo
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 * Definizione utensile fresa di sgrossatura
N40 G99 T2 L+0 R+3 * Definizione utensile fresa di finitura
N50 T1 G17 S2500 * Chiamata utensile fresa di sgrossatura
N60 G00 G40 G90 Z+250 * Disimpegno utensile
N70 %:CNT: “MODEL“ * Indicazione del programma di definizione del profilo
N80 G120 DATI PROFILO Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0,5 ;SOVRAM. LATERALE
Q4=+0,5 ;SOVRAM. PROFONDITA’
Q5=+0 ;COOR. SUPERF.
Q6=2 ;DIST. DI SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0,1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
35
50
100
100
16
16
R25
65
16
R25
