302 8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

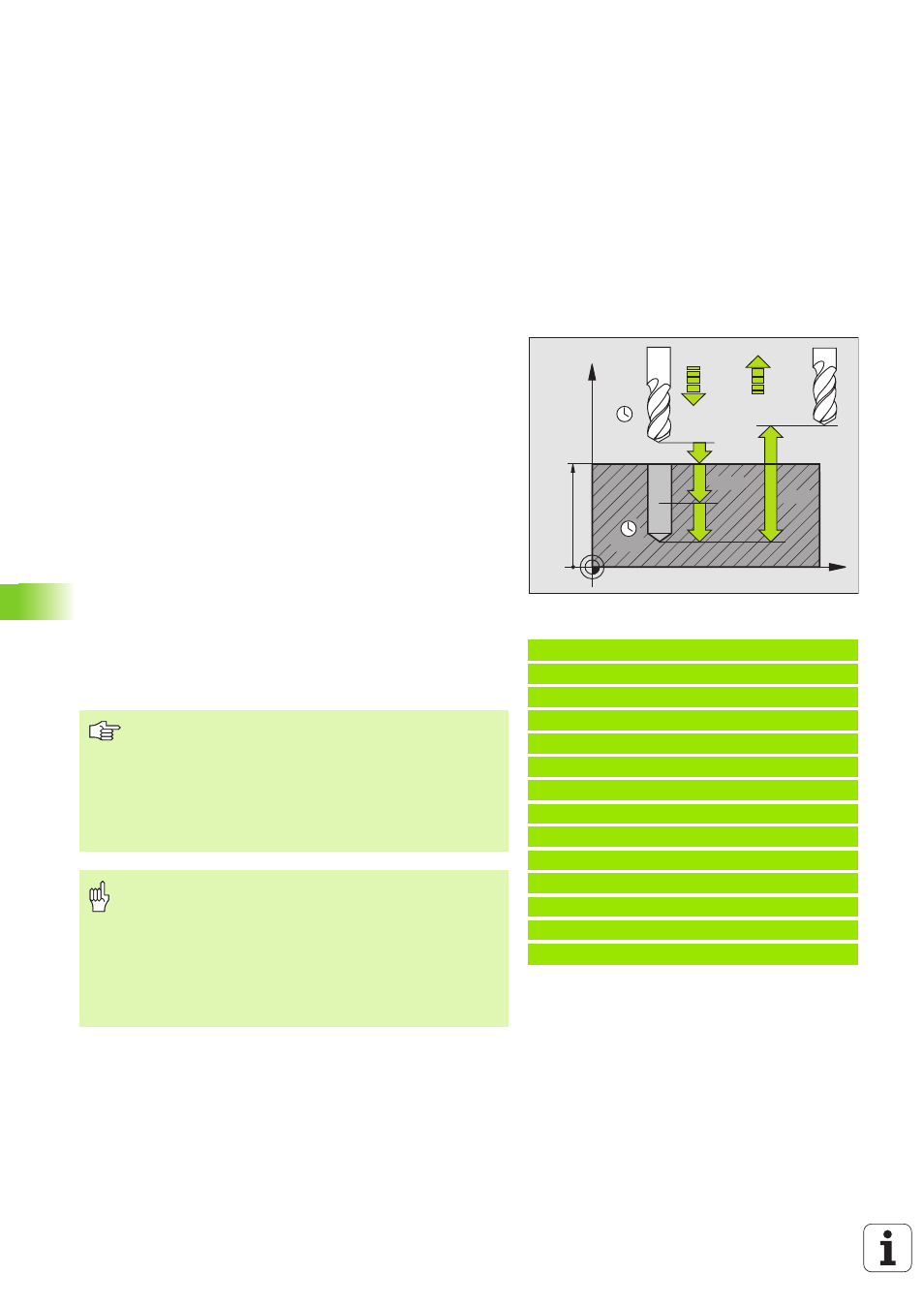

FORATURA UNIVERSALE (Ciclo G203)
1 Il TNC posiziona in rapido l’utensile nell’asse del mandrino alla
programmata DISTANZA DI SICUREZZA sopra la superficie del
pezzo
2 L’utensile penetra con l’avanzamento F programmato fino alla
prima PROFONDITA’ DI ACCOSTAMENTO
3 Se si è programmata la rottura del truciolo, il TNC ritira l'utensile del
valore di inversione impostato. Lavorando senza rottura del
truciolo, il TNC ritira l’utensile in inversione avanzamento alla
DISTANZA DI SICUREZZA, dove sosta, se programmato,
riportandolo successivamente in rapido alla DISTANZA DI
SICUREZZA sulla prima PROFONDITA' DI ACCOSTAMENTO
4 Successivamente l'utensile penetra con l'AVANZAMENTO di
un'ulteriore PROFONDITA' DI ACCOSTAMENTO. La
PROFONDITA' DI ACCOSTAMENTO si riduce, se programmato,
ad ogni accostamento del VALORE DA TOGLIERE
5 Il TNC ripete queste operazioni (2-4) fino al raggiungimento della
PROFONDITA' DI FORATURA
6 Sul fondo del foro l'utensile sosta, se programmato, per eseguire
la spoglia e dopo il TEMPO DI SOSTA viene riportato in inversione
avanzamento alla DISTANZA DI SICUREZZA. Se è stata
programmata una 2ª DISTANZA DI SICUREZZA, il TNC porta
l'utensile in rapido su quella distanza
Esempio: Blocchi NC
N110 G203 FORATURA UNIVERSALE
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+20 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;ROTTURE TRUCIOLO
Q205=3 ;MIN. PROF. ACCOST.
Q211=0,25 ;TEMPO DI SOSTA SOTTO
Q208=500 ;INVERS. AVANZAMENTO
Q256=0.2 ;INV. CON ROTT. TRUC.
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Da osservare prima della programmazione
Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
