8 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile (pos. di partenza) e
la superficie del pezzo
8 PROFONDITA’ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
8 AVANZAMENTO IN PROFONDITA’ Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
8 PROFONDITA’ DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
„ PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
„
la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
8 TEMPO DI SOSTA SOPRA Q210: tempo in secondi
durante il quale l’utensile si arresta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli
8 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
8 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell’asse del mandrino che
esclude una collisione tra l’utensile e il pezzo (il
dispositivo di serraggio)
8 VALORE DA TOGLIERE Q212 (in valore incrementale):
valore di cui il TNC riduce la PROFONDITÀ DI
ACCOSTAMENTO Q202 dopo ogni accostamento
8 Num. ROTTURE TRUCIOLO PRIMA INVERSIONE Q213:
numero delle rotture del truciolo prima che il TNC ritiri
l'utensile dal foro per lo scarico dei trucioli. Per le
rotture truciolo, il TNC riporta indietro l'utensile di
volta in volta del valore di ritorno Q256
8 PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205
8 TEMPO DI SOSTA SOTTO Q211: tempo di sosta in
secondi dell'utensile sul fondo del foro
8 INVERSIONE AVANZAMENTO Q208: velocità di
spostamento dell'utensile durante l'estrazione dal
foro in mm/min. Programmando Q208=0, il TNC
estrae l’utensile con l'avanzamento Q206
8 INVERSIONE NELLA ROTTURA TRUCIOLO Q256 (in valore
incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli

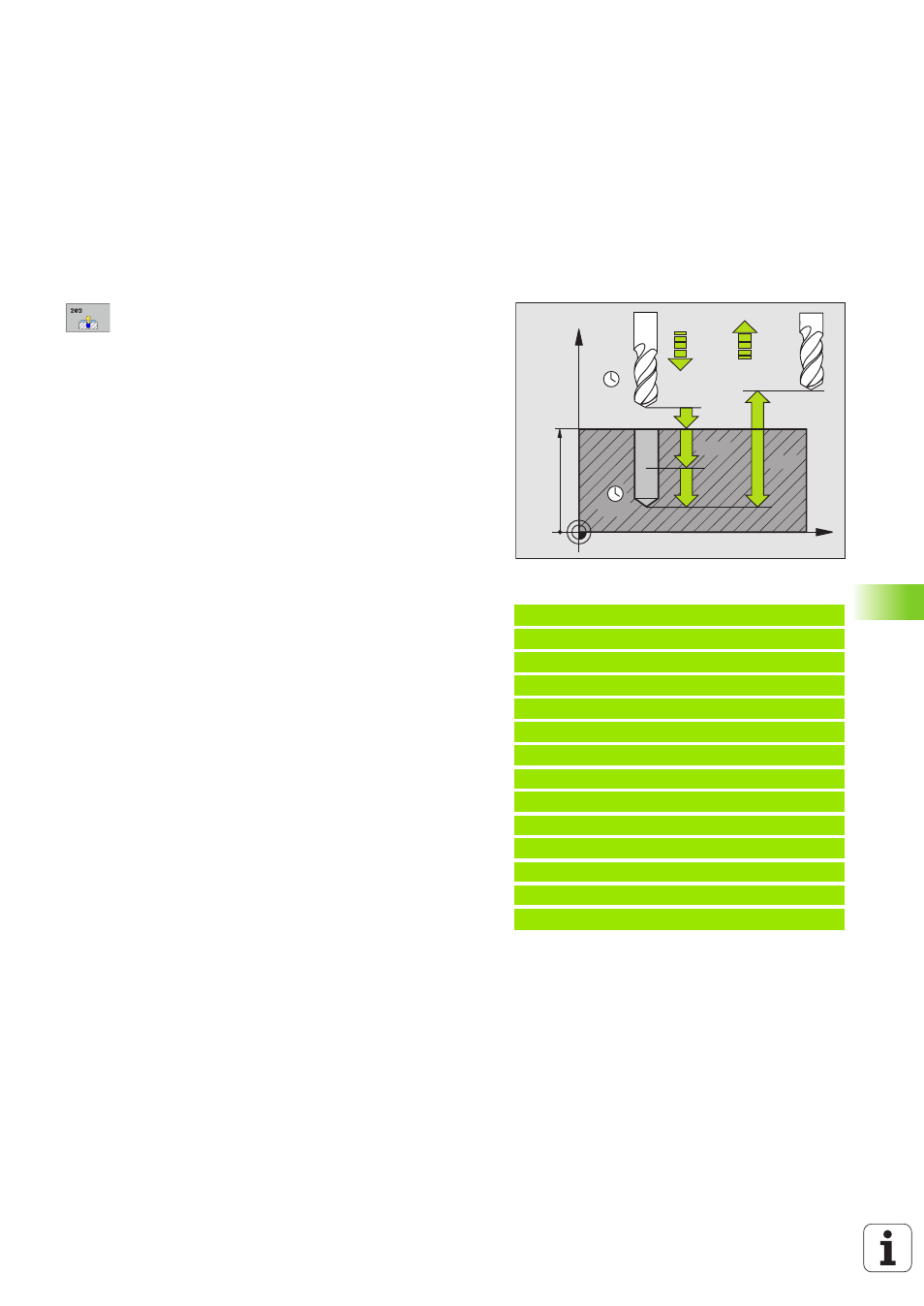

Esempio: Blocchi NC
N110 G203 FORATURA UNIVERSALE
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+20 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;ROTTURE TRUCIOLO
Q205=3 ;MIN. PROF. ACCOST.
Q211=0,25 ;TEMPO DI SOSTA SOTTO
Q208=500 ;INVERS. AVANZAMENTO
Q256=0.2 ;INV. CON ROTT. TRUC.
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
