98
Lavorazione superficie frontale
Definizione matrice poligono superficie frontale G307
L'istruzione G307 definisce un poligono sulla superficie frontale. Tale
matrice si programma in combinazione all'istruzione G793 o G797.
Parametri
XK, YK:
Centro
Q:
Numero lati (3
Q 127)
A:

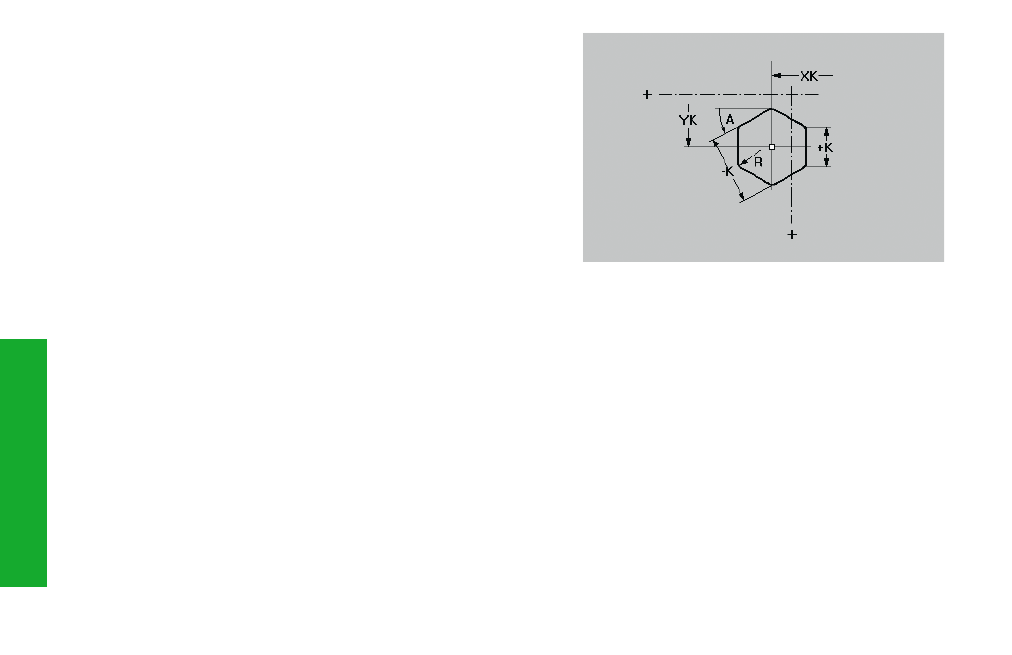

Angolo – Riferimento: vedi grafica di supporto
K:
Apertura chiave (SW)/Lunghezza
• K<0: apertura chiave
• K>0: lunghezza lato
R:
Smusso/Arrotondamento
• R<0: lunghezza smusso
• R>0: raggio arrotondamento
