24
Cicli di troncatura

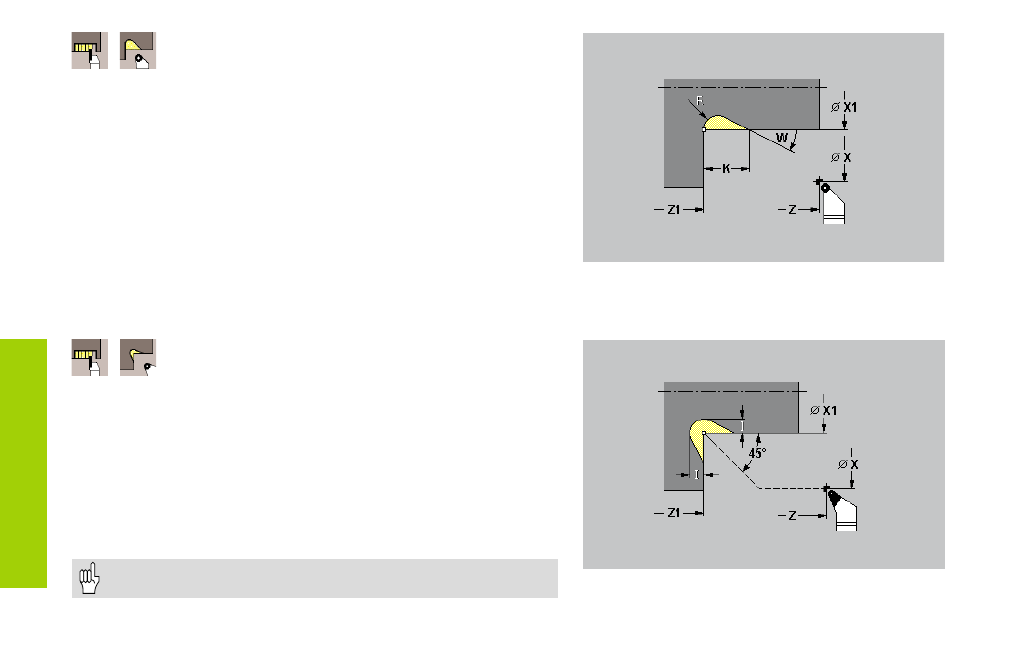

Scarico H
Il ciclo esegue lo scarico "Forma H". Per l'avvicinamento si considera
una distanza di sicurezza. Se non si immette W, esso viene calcolato
sulla base di K e R. Il punto finale dello scarico si trova quindi sul
"Punto finale profilo".
Note sui parametri ciclo:
R:
Raggio scarico – default: nessun elemento circolare
W: Angolo di entrata – default: W viene calcolato
Scarico K
La forma realizzata del profilo dipende dall'utensile impiegato.
Esecuzione ciclo
1 Spostamento in rapido a 45° su distanza di sicurezza dallo "Spigolo
profilo X1, Z1"
2 Entrata con angolo di 45°; il percorso di traslazione viene calcolato
sulla base del parametro "Profondità scarico I"
3 Allontanamento dell'utensile sullo stesso percorso raggiungendo il
"Punto di partenza X, Z"
La compensazione del raggio del tagliente non viene eseguita.
