Programmazione ICP
Elementi del profilo ICP
Impostazione linea: selezionare la direzione sulla base dell'icona menu
e quotare l'elemento del profilo. In caso di "Linea inclinata" desumere
dalla grafica di supporto la direzione dell'angolo.
Impostazione arco: definire il senso di rotazione e il tipo di quotatura
sulla base dell'icona menu. Il MANUALplus si aspetta oltre all'indicazione
del punto di arrivo:
• il centro o
• il raggio o
• il centro e il raggio.
Profili superficie frontale e cilindrica: la quotatura viene eseguita in
coordinate cartesiane o polari. Determinante è la posizione del tasto "Polare".
Le coordinate cartesiane si immettono come quote assolute o incrementali.
• Il punto di partenza si definisce alla descrizione del primo
elemento del profilo.
• Il punto finale è definito dal punto di arrivo dell'ultimo
elemento del profilo.
• L'avanzamento speciale si attiva alla finitura dell'elemento
del profilo.
• Il MANUALplus calcola coordinate, punti di intersezione, centri
ecc. mancanti, qualora fattibile in termini matematici.
• Le coordinate del profilo si immettono come quote assolute o
incrementali.
• Se si richiama la "Selezione dei profili ICP", il MANUALplus
visualizza in funzione del ciclo soltanto profili ICP per profilo di
tornitura, superficie frontale o superficie cilindrica.

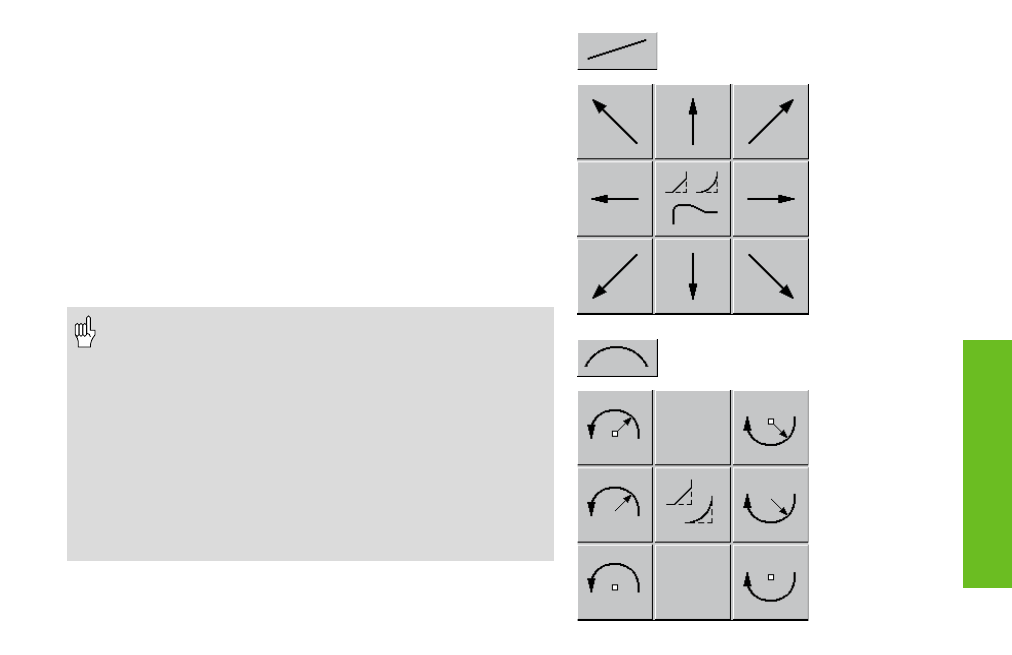

Richiamo Menu Linea
Richiamo Menu Arco
