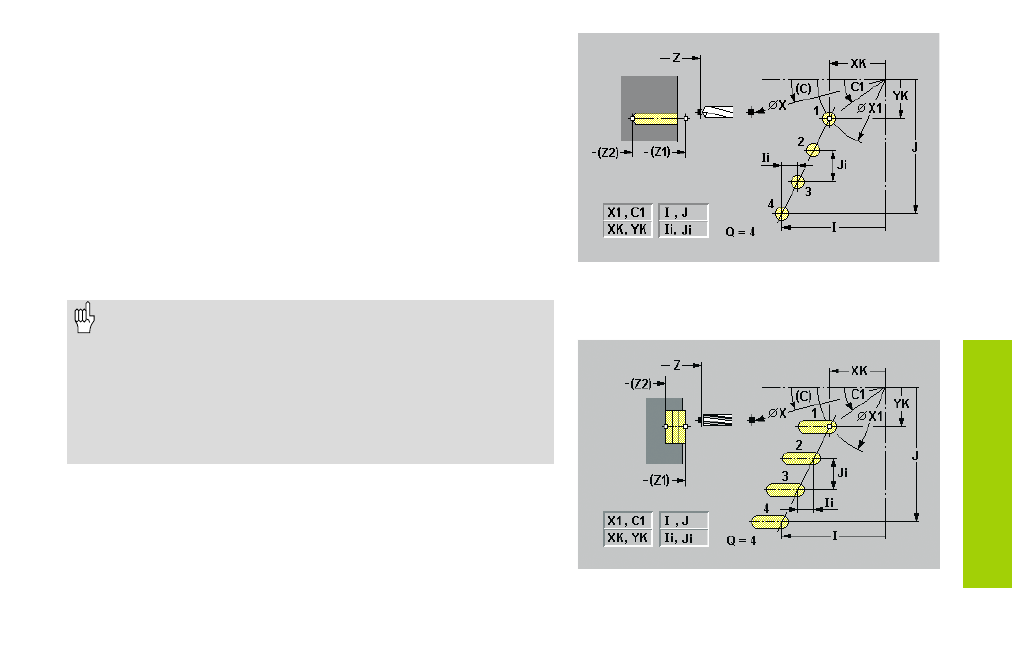

Sagoma lineare assiale
"Sagoma lineare" viene attivata per cicli di foratura (Foratura, Foratura
profonda, Maschiatura) e cicli di fresatura (Scanalatura, Profilo ICP) per
realizzare sagome di foratura/fresatura alle medesime distanze su una
linea sulla superficie frontale.
Il "Punto di partenza/Punto finale sagoma" e le singole posizioni della
sagoma si descrivono con le seguenti combinazioni di parametri:
• Punto di partenza sagoma:
• X1, C1 oppure
• XK, YK
• Posizioni sagoma:
• Ii, Ji e Q
• I, J e Q
• Sagome di foratura: il MANUALplus genera le istruzioni
M12, M13 (blocco/rilascio freno) purché l'utensile per forare/
maschiare sia impostato come "motorizzato" (param. "Utens.
motorizzato H") e il "Senso di rotazione MD" sia definito.
• Profili di fresatura ICP: se il punto di partenza del profilo non
coincide con l'origine delle coordinate, la distanza dal punto di
partenza del profilo all'origine delle coordinate viene sommata
alla posizione della sagoma.
