72
Cicli di troncatura
Ciclo di troncatura-tornitura semplice assiale G811
Ciclo di troncatura-tornitura semplice radiale G821

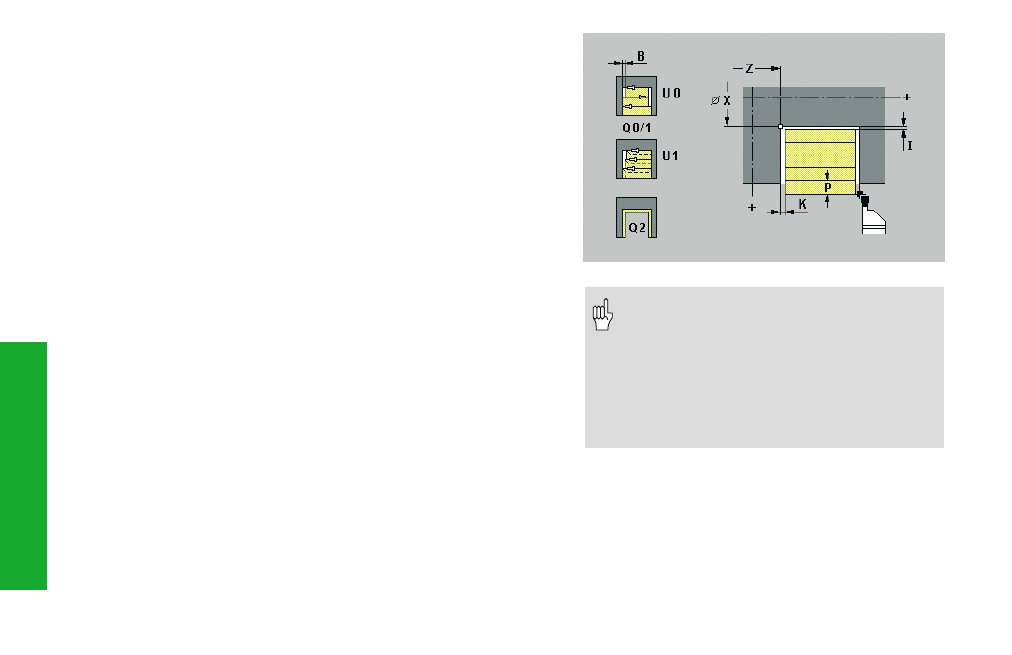

L'istruzione G811/G821 lavora il rettangolo descritto dalla posizione
utensile e da "X, Z".
Posizione utensile a fine ciclo: punto di partenza ciclo.
Parametri
X, Z:
Spigolo di base (X come quota diametro)
P: Profondità di avanzamento (massima)
I, K: Sovrametallo in X, Z – default: 0
Q: Sgrossatura/Finitura
• Q=0: solo sgrossatura
• Q=1: sgrossatura e finitura
• Q=2: solo finitura
U: Tornitura unidirezionale – default: 0
• U=0: tornitura bidirezionale
• U=1: tornitura unidirezionale
G811: in direzione del mandrino principale
G821: il MANUALplus esegue la lavorazione in direzione di
posizione utensile – "Spigolo di base X"
B: Larghezza offset – default: 0
O: Avanzamento di troncatura – default: avanzamento attivo
E: Avanzamento di finitura – default: avanzamento attivo
• Compensazione del raggio del tagliente:
viene eseguita.
• Sovrametalli: i sovrametalli G57/G58
vengono considerati, se nel ciclo non è
indicato I/K. Una volta eseguito il ciclo, i
sovrametalli vengono cancellati.
• Con Q=2 si definisce insieme a "I, K" il
materiale lavorato nel ciclo di finitura.
