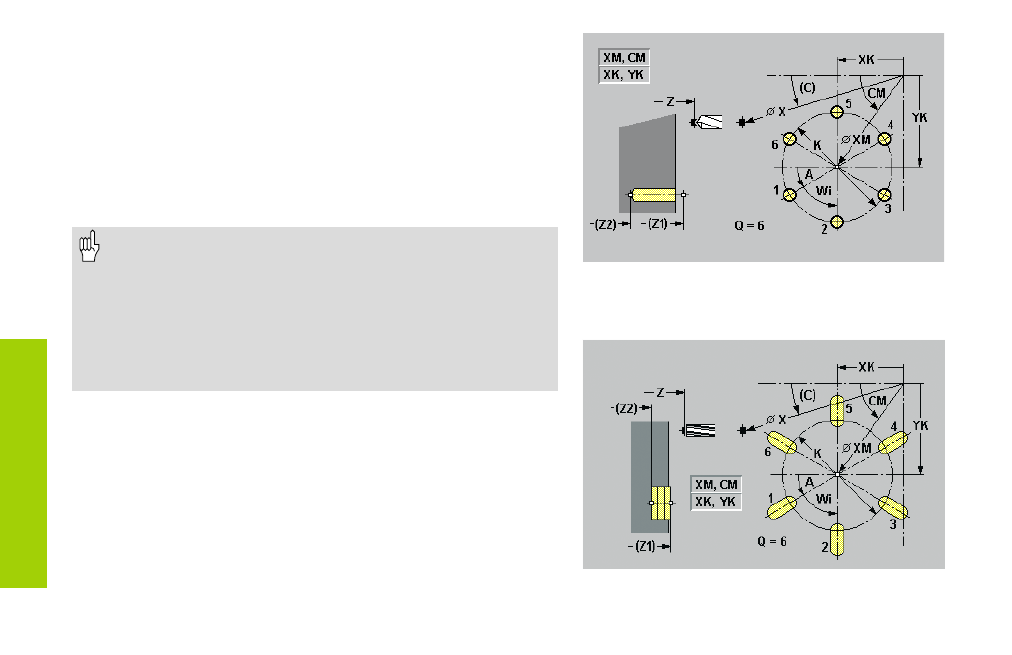

Sagoma circolare assiale
"Sagoma circolare" viene attivata per cicli di foratura (Foratura, Foratura
profonda, Maschiatura) e cicli di fresatura (Scanalatura, Profilo ICP) per
realizzare sagome di foratura/fresatura alle medesime distanze su un
cerchio o su un arco sulla superficie frontale.
Il centro dell'arco e le singole posizioni della sagoma si descrivono con le
seguenti combinazioni di parametri:
• XM, CM
• XK, YK
• Sagome di foratura: il MANUALplus genera le istruzioni M12,
M13 (blocco/rilascio freno) purché l'utensile per forare/
maschiare sia impostato come "motorizzato" (param. "Utens.
motorizzato H") e il "Senso di rotazione MD" sia definito.
• Profili di fresatura ICP: se il punto di partenza del profilo
non coincide con l'origine delle coordinate, la distanza dal
punto di partenza del profilo all'origine delle coordinate viene
sommata alla posizione della sagoma.
