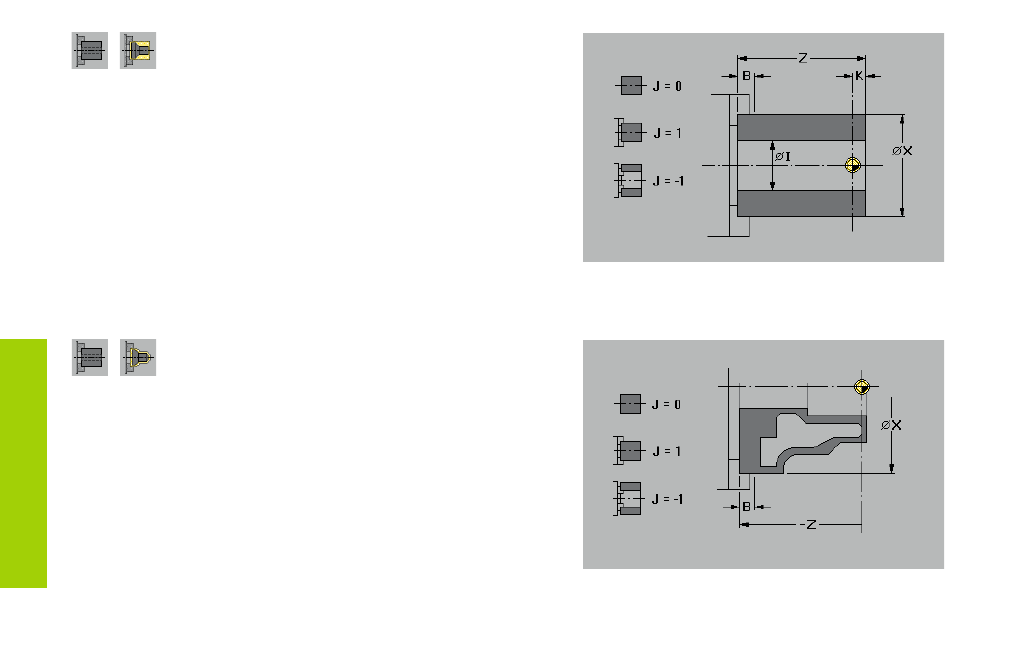

Il ciclo descrive la parte grezza e la situazione di serraggio. Queste
informazioni vengono analizzate nella simulazione.
Note sui parametri ciclo:
X:
Diametro esterno
Z:
Lunghezza (incl. sovrametallo radiale e zona di serraggio)
I:
Diametro interno per tipo parte grezza ”Tubo”
K:
Lato destro (sovrametallo radiale)
B:
Zona di serraggio
J:
Tipo di serraggio
• 0: senza serraggio
• 1: serraggio esterno
• 2: serraggio interno
Profilo parte grezza ICP
Il ciclo integra la parte grezza definita tramite ICP e descrive la situazione
di serraggio. Queste informazioni vengono analizzate nella simulazione.
Note sui parametri ciclo:
X:
Diametro di serraggio
Z:
Posizione di serraggio in Z
B:
Zona di serraggio
J:
Tipo di serraggio
• 0: senza serraggio
• 1: serraggio esterno
• 2: serraggio interno
N:
Numero profilo ICP
