Lavorazione superficie frontale
Lineare superficie frontale G101
Geometria: l'istruzione G101 definisce il percorso di un profilo sulla
superficie frontale.
Parametri
X:
Punto finale (X come quota diametro)
C:

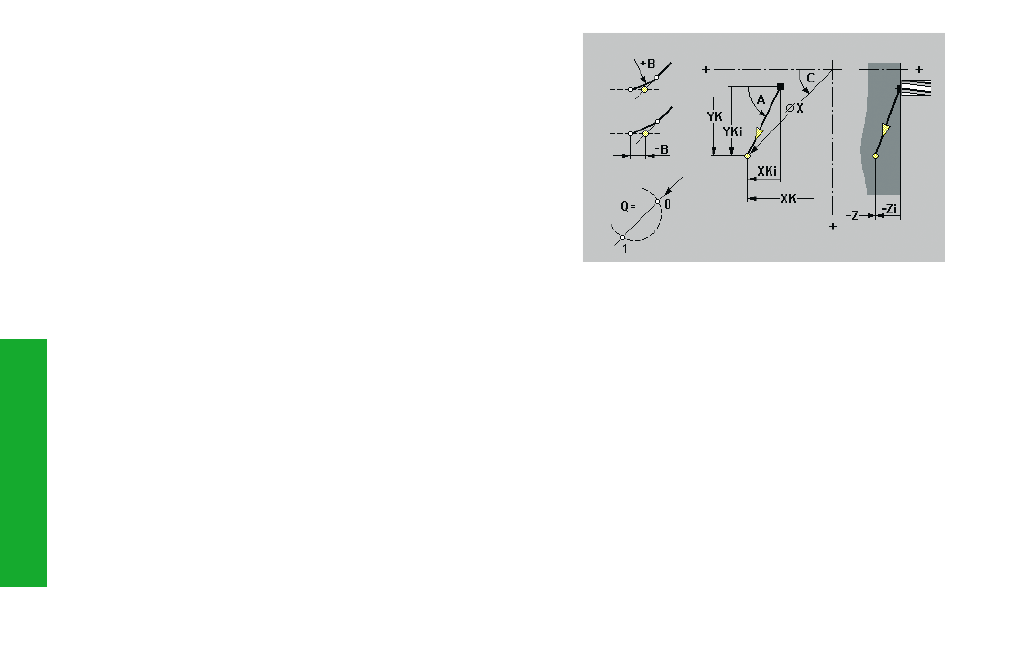

Angolo finale – Direzione angolare: vedi grafica di supporto
XK, YK:
Punto finale (in coordinate cartesiane)
A:
Angolo rispetto ad asse XK positivo
Q:
Selezione punto di intersezione – default: Q=0
• Q=0: punto di intersezione vicino
• Q=1: punto di intersezione lontano
B:
Smusso/Arrotondamento
• B nessuna immissione: passaggio tangenziale
• B=0: passaggio non tangenziale
• B>0: raggio raccordo
• B<0: larghezza smusso
Lavorazione: l'utensile si sposta in avanzamento lineare al "Punto
finale".
Parametri
X:
Punto finale (X come quota diametro)
C:
Angolo finale – Direzione angolare: vedi grafica di supporto
XK, YK:
Punto finale (in coordinate cartesiane)
Z:
Punto finale (avanzamento)
