Cicli di foratura

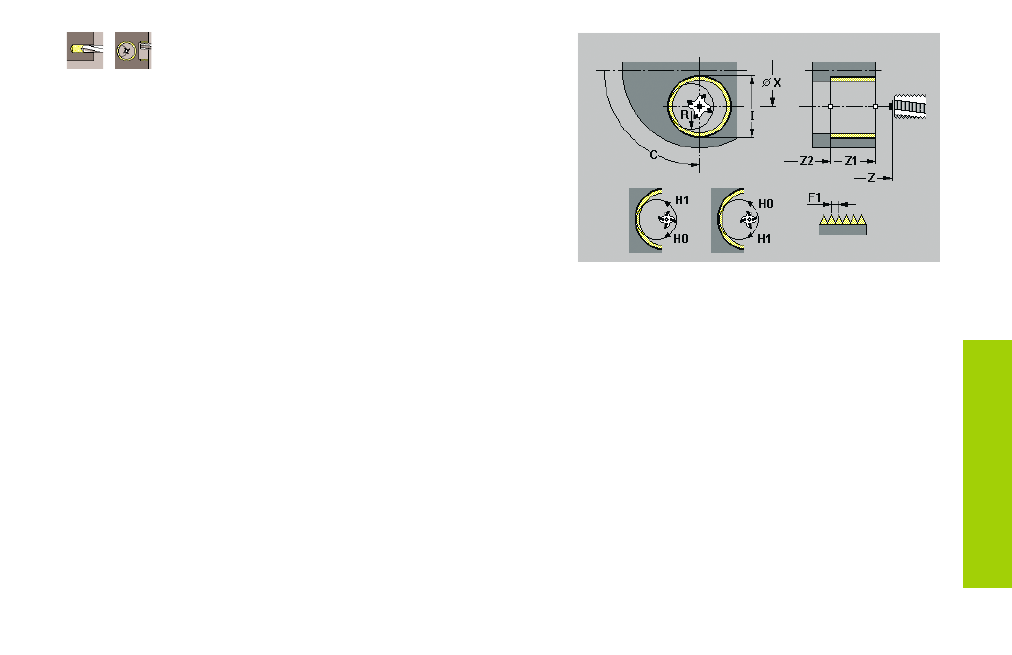

Fresatura filetto assiale
Il ciclo fresa un filetto in un foro esistente.
L'utensile viene posizionato all'interno del foro sul "Punto finale filetto".
Quindi l'utensile si avvicina in "Raggio di avvicinamento R", fresa il filetto
in una rotazione di 360° e avanza poi del "Passo filetto F". Infine il ciclo
allontana l'utensile che ritorna sul punto di partenza.
Note sui parametri ciclo:
C:
Angolo mandrino (posizione asse C)
Z1:
Punto di partenza filetto – default: punto di partenza Z
Z2:
Punto finale filetto
I:
Diametro interno filetto
R:
Raggio di avvicinamento – default: (I – diametro fresa)/2
F1:
Passo filetto
J:
Direzione di filettatura – default: 0
• J=0: destrorsa
• J=1: sinistrorsa
H:
Direzione di fresatura – default: 0
• H=0: discorde
• H=1: concorde
