HEIDENHAIN MANUALplus 4110 Pilot Manuale d'uso
Pagina 105
105
La
v
o
razione superficie cilindr
ica

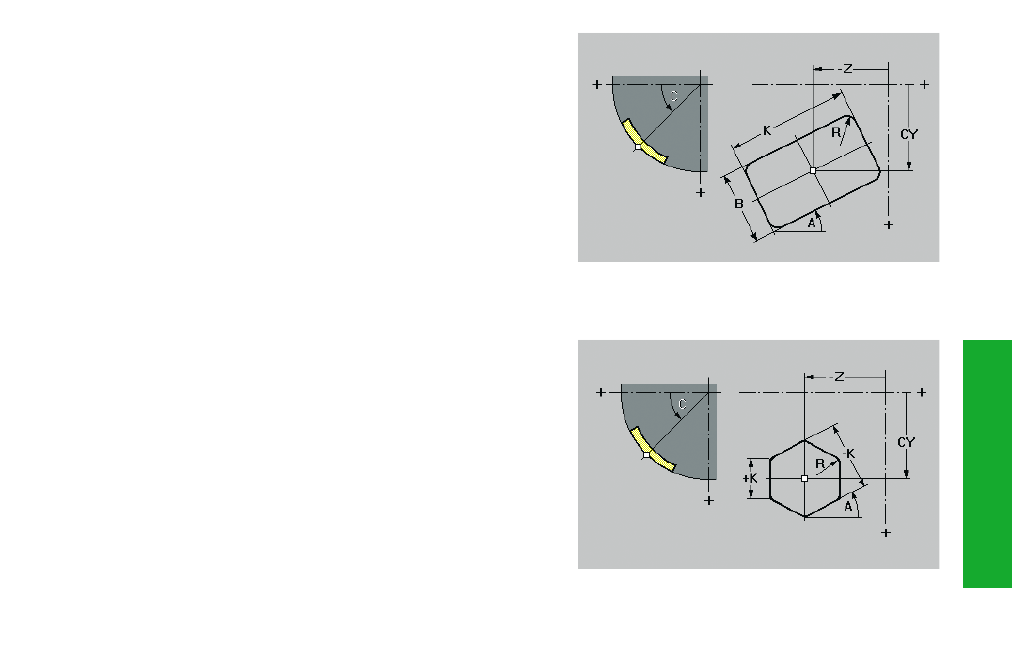

Definizione matrice rettangolo superficie cilindrica
G315
L'istruzione G315 definisce un rettangolo sulla superficie cilindrica.
La matrice si programma in combinazione all'istruzione G794.
Parametri
Z, C:
Centro, Angolo del centro
CY:
Centro come quota percorso
A:
Angolo – Riferimento: vedi grafica di supporto
K:
Lunghezza rettangolo
B:
Larghezza (altezza) rettangolo
R:
Smusso/Arrotondamento
• R<0: lunghezza smusso
• R>0: raggio arrotondamento
Definizione matrice poligono superficie cilindrica G317
L'istruzione G317 definisce un poligono sulla superficie cilindrica.
La matrice si programma in combinazione con l'istruzione G794.
Parametri
Z, C:
Centro, Angolo centro
CY:
Centro come quota percorso
Q:
Numero lati (3
Q 127)
A:
Angolo – Riferimento: vedi grafica di supporto
K:
Apertura chiave (SW)/Lunghezza
• K<0: apertura chiave
• K>0: lunghezza lato
R:
Smusso/Arrotondamento
• R<0: lunghezza smusso
• R>0: raggio arrotondamento
