Ciclo di fresatura profilo e matrice superficie cilindrica
G794
L'istruzione G794 fresa matrici o "profili liberi" sulla superficie cilindrica.
All'istruzione G794 segue una matrice o un "profilo libero" da fresare:
• Matrice: G314 – Cerchio, G315 – Rettangolo o G317 – Poligono
seguita da G80.
• Profilo libero: G110 – Punto di partenza profilo libero; descrizione
profilo con G111..G113; G80 – Chiusura della descrizione profilo
Parametri
X, XE: Spigolo superiore fresatura (come quota diametro), Fondo
fresatura
P: Avanzamento massimo – default: un avanzamento
U: Fattore di sovrapposizione – default: 0
• U=0: fresatura profilo
• U>0: sovrapposizione (minima) = U*diametro fresa
R: Raggio di avvicinamento (raggio di avvicinamento/
allontanamento) – default: 0
• R=0: l'elemento del profilo viene raggiunto direttamente
• R>0: la fresa percorre l'arco di avvicinamento/allontanamento
• R<0 per spigoli interni: la fresa percorre l'arco di
avvicinamento/allontanamento
• R<0 per spigoli esterni: lunghezza elemento di avvicinamento/
allontanamento
K, I: Sovrametallo parallelo al profilo, Sovrametallo in direzione di
avanzamento
F: Avanzamento di lavorazione (per avanzamento in profondità) –
default: avanzamento attivo
E: Avanzamento ridotto per elementi circolari – default:
avanzamento attuale
H: Direzione di fresatura – default: 0
• H=0: discorde
• H=1: concorde
Q: Tipo ciclo (= punto di fresatura) – default: 0
Fresatura profilo (U=0)
• Q=0: centro fresa sul profilo
• Q=1 – Profilo chiuso: fresatura interna
• Q=1 – Profilo aperto: a sinistra in direzione di
lavorazione
• Q=2 – Profilo chiuso: fresatura esterna
• Q=2 – Profilo aperto: a destra in direzione
di lavorazione

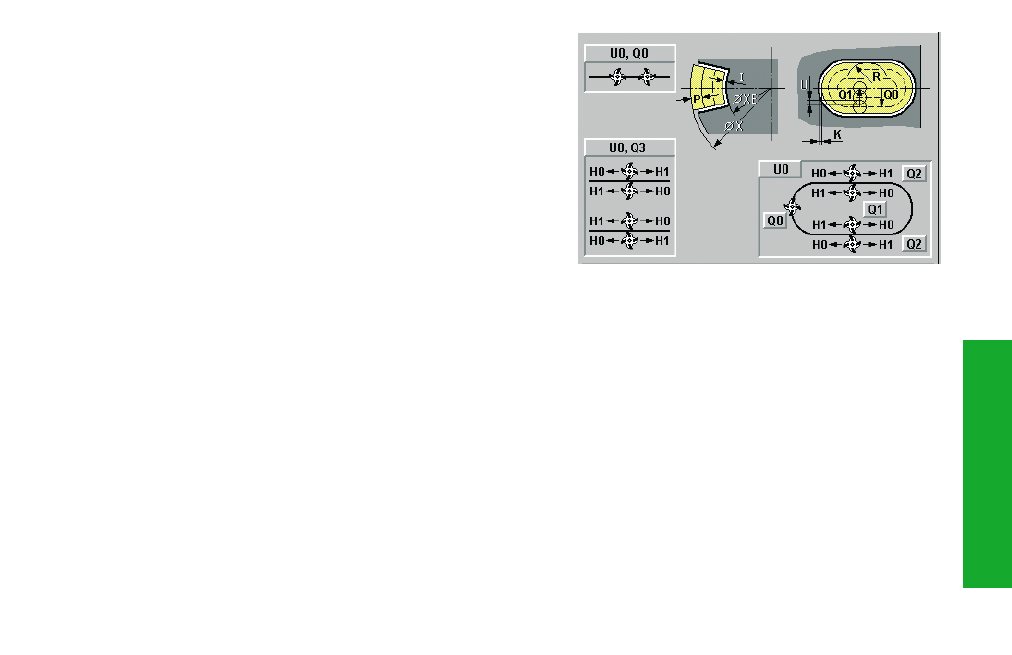

• Q=3: vedi grafica di supporto
Fresatura tasca (U>0)
• Q=0: dall'interno verso l'esterno
• Q=1: dall'esterno verso l'interno
O: Sgrossatura/Finitura – default: 0
• O=0: sgrossatura
• O=1: finitura
