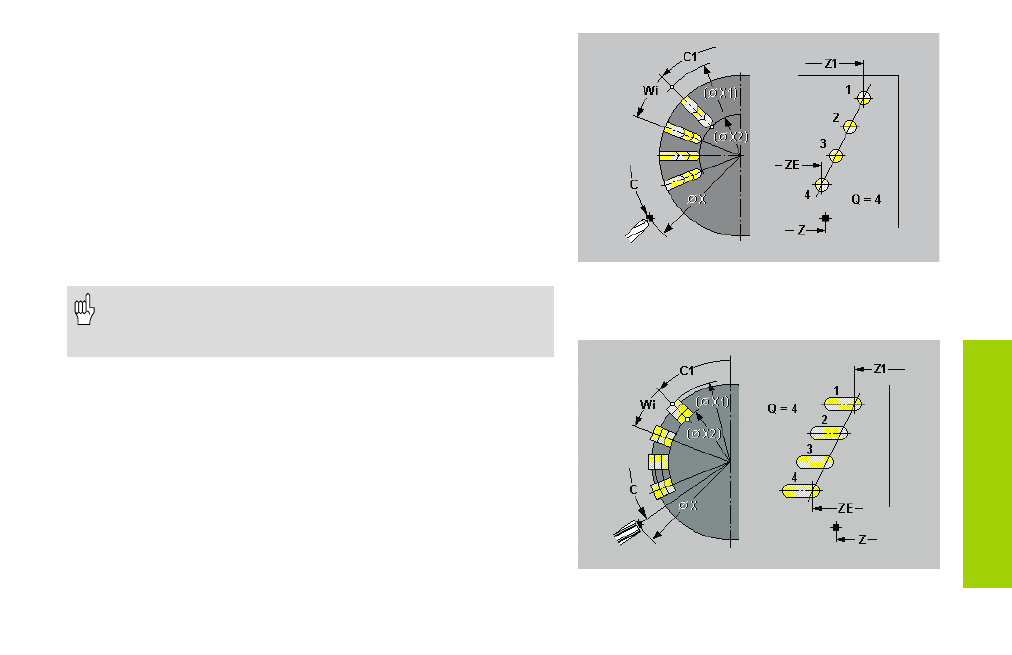

Sagoma lineare radiale
"Sagoma lineare" viene attivata per cicli di foratura (Foratura, Foratura
profonda, Maschiatura) e cicli di fresatura (Scanalatura, Profilo ICP) per
realizzare sagome di foratura/fresatura alle medesime distanze su una
linea sulla superficie cilindrica.
Note sui parametri ciclo:
C:
Angolo mandrino – default: angolo mandrino attuale
Z1, C1: Punto iniziale sagoma – default: "Punto di partenza Z" vale
come "Punto iniziale sagoma"
ZE: Punto finale sagoma – default: Z1 vale come "Punto finale
sagoma"
Wi: Incremento angolare (distanza sagome) – default:
disposizione uniforme di fori/fresature sul perimetro
Profili di fresatura ICP: se il punto di partenza del profilo non
coincide con l'origine coordinate, la distanza punto di partenza
profilo - origine viene sommata alla posizione della sagoma.
