HEIDENHAIN MANUALplus 4110 Pilot Manuale d'uso
Pagina 104
104
La
v
o
razione superficie cilindr
ica

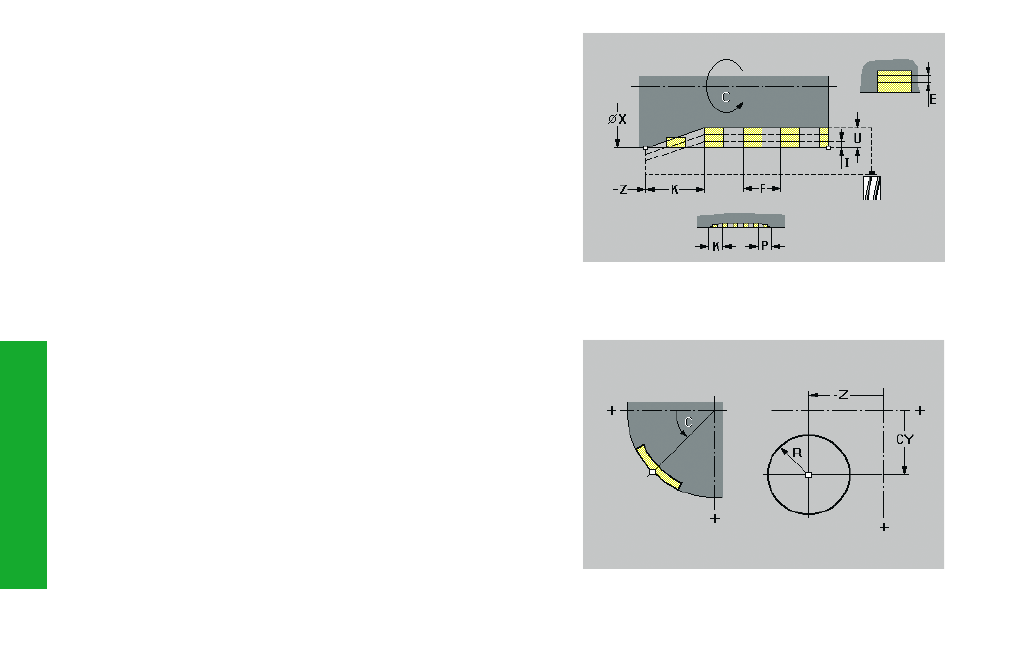

Fresatura scanalatura elicoidale G798
L'istruzione G798 fresa una scanalatura elicoidale a partire dalla
posizione attuale dell'utensile fino al "Punto finale X,Z". L'"Angolo di
partenza C" definisce la posizione dell'inizio della scanalatura.
Parametri
X:
Punto finale (come quota diametro) – default: posizione X attuale
Z:
Punto finale scanalatura
C:
Angolo di partenza – default: 0
F:
Passo
P, K:
Lunghezza di entrata, Lunghezza di uscita – default: 0
U:
Profondità scanalatura
I:
Avanzamento massimo – default: un avanzamento
E:
Valore per riduzione avanzamento – default: 1
Definizione matrice cerchio superficie cilindrica G314
L'istruzione G314 definisce un cerchio sulla superficie cilindrica.
La matrice si programma in combinazione all'istruzione G794.
Parametri
Z, C:
Centro, Angolo centro
CY:
Centro come quota percorso
R:
Raggio cerchio
